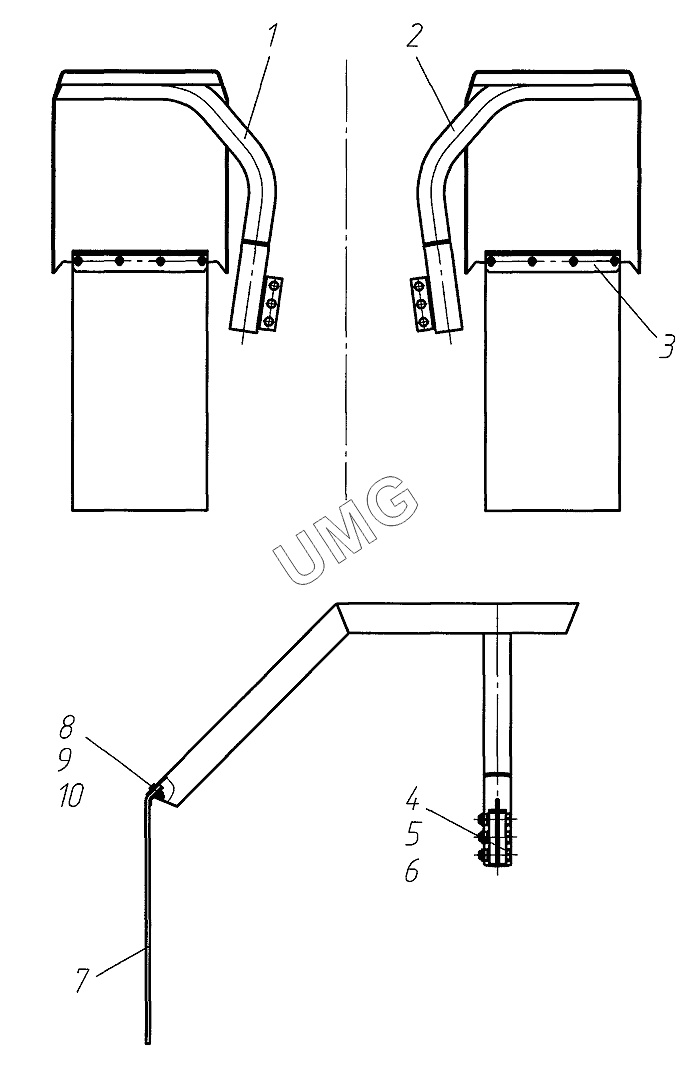

ГС-18.05 (752-10). Установка передних крыльев 237.47.00.00.000
/41.gif)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба8.65Г | Шайба 8.65Г | |
| 2 | БолтМ8x30 | Болт М8x30 | |
| 3 | 237.47.01.00.000 | Крыло | |
| 4 | 237.47.01.00.000-01 | Крыло | |
| 5 | БолтМ16x60 | Болт М16x60 | |
| 6 | Шайба16.65Г | Шайба16.65Г | |
| 7 | ГайкаМ16 | Гайка М16 | |
| 8 | ГайкаМ8 | Гайка М8 | |
| 9 | 260.47.00.00.001 | Планка | |
| 10 | 200.10.00.00.002 | Брызговик |
