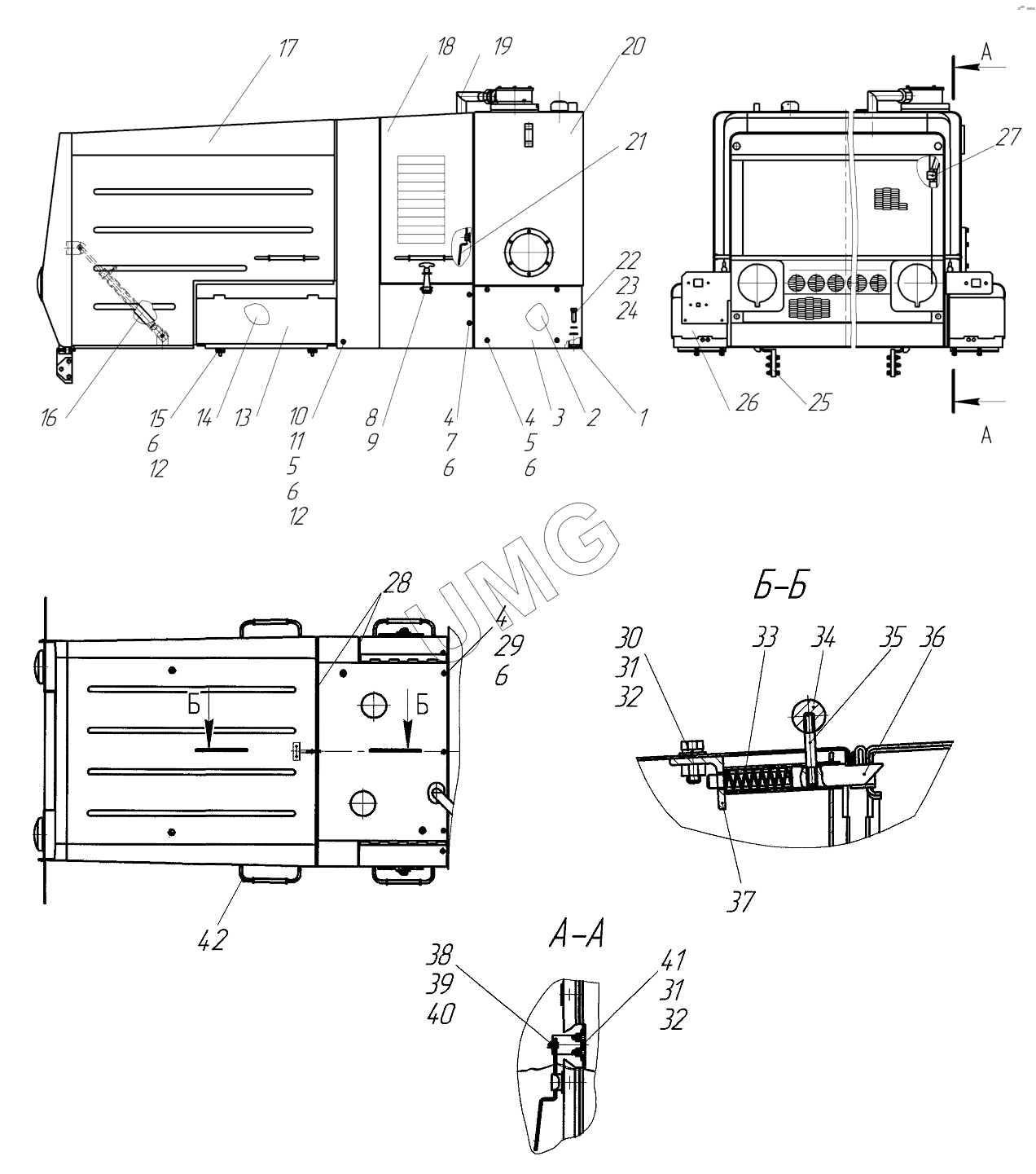

ГС-18.05 (752-10). Облицовка 237.25.00.00.000-04
/36.gif)
1
2
3
4
4
4
5
5
6
6
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.25.00.00.007 | Прокладка | |
| 2 | 237.25.00.00.004-01 | Заслонка | |
| 3 | 237.25.00.00.004 | Заслонка | |
| 4 | ШайбаС.10 | Шайба С.10 | |
| 5 | БолтМ10х80 | Болт М10х80 | |
| 6 | Шайба10.65Г | Шайба10.65Г | |
| 7 | БолтМ10х110 | Болт М10х110 | |
| 8 | 200.02.01.00.019 | Защелка | |
| 9 | Шплинт5х45 | Шплинт 5х45 | |
| 10 | 271.25.00.00.004 | Вкладыш | |
| 11 | 237.25.00.00.002 | Втулка | |
| 12 | ШайбаС.10 | Шайба С.10 | |
| 13 | 237.25.22.00.000 | Установка ящика аккумуляторного | |
| 14 | 250.25.23.00.000 | Экран | |
| 15 | БолтМ10х25 | Болт М10х25 | |
| 16 | 237.25.21.00.000 | Установка фиксатора | |
| 17 | 250.25.17.00.000 | Капот | |
| 18 | 237.25.17.00.000 | Каркас | |
| 19 | 271.25.25.00.000 | Переходник | |
| 20 | 237.25.18.00.000-02 | Блок баков | |
| 21 | 271.25.00.00.019 | Рычаг | |
| 22 | БолтМ12х35 | Болт М12х35 | |
| 23 | Шайба12.65Г. | Шайба 12.65Г | |
| 24 | ШайбаС.12 | Шайба С.12 | |
| 25 | 271.25.18.00.000 | Установка торсиона | |
| 26 | 237.25.22.00.000-01 | Установка ящика аккумуляторного | |
| 27 | 271.25.00.00.002 | Кронштейн | |
| 28 | 271.25.00.00.009 | Уплотнитель | |
| 29 | БолтМ10х50 | Болт М10х50 | |
| 30 | БолтМ8х20 | Болт | |
| 31 | Шайба8.65Г | Шайба 8.65Г | |
| 32 | ШайбаС.8 | Шайба С.8 | |
| 33 | 271.25.00.00.011 | Пружина | |
| 34 | 271.25.00.00.017 | Шарик | |
| 35 | 271.25.00.00.014 | Ось | |
| 36 | 271.25.00.00.012 | Стержень | |
| 37 | 271.25.24.00.000 | Корпус | |
| 38 | 271.25.00.00.003 | Палец | |
| 39 | ШайбаС.6 | Шайба | |
| 40 | Шплинт1.6х16 | Шплинт 1.6х16 | |
| 41 | ГайкаМ8 | Гайка М8 | |
| 42 | 312-20-02.40.100 | Поручень |
