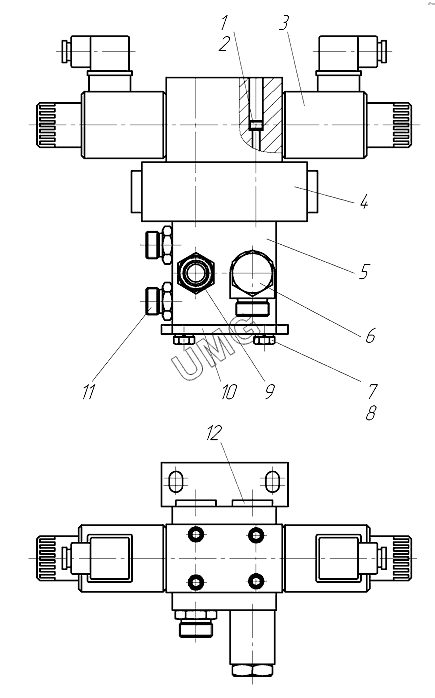

TG-250 (782-80). Гидрораспределитель 257.05.01.01.000
/72.gif)
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВинтМ5х85.109 | Винт М5х85.109 | |
| 2 | Шайба565Г | Шайба 5 65Г | |
| 3 | SWH-G02-C4-024-20 | Гидрораспределитель | |
| 4 | MPC-02W | Гидрозамок | |
| 5 | ВР-6-1-S | Гидропанель ВР-6-1-S | |
| 6 | TN111GG-15LR | Адаптер | |
| 7 | БолтМ8х16 | Болт М8х16 | |
| 8 | Шайба8.65Г | Шайба 8.65Г | |
| 9 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 10 | 257.05.01.01.001 | Кронштейн | |
| 11 | TN92GG-12LR | Адаптер TN92GG-12LR | |
| 12 | TN185GG-1/2dmR | Адаптер |
