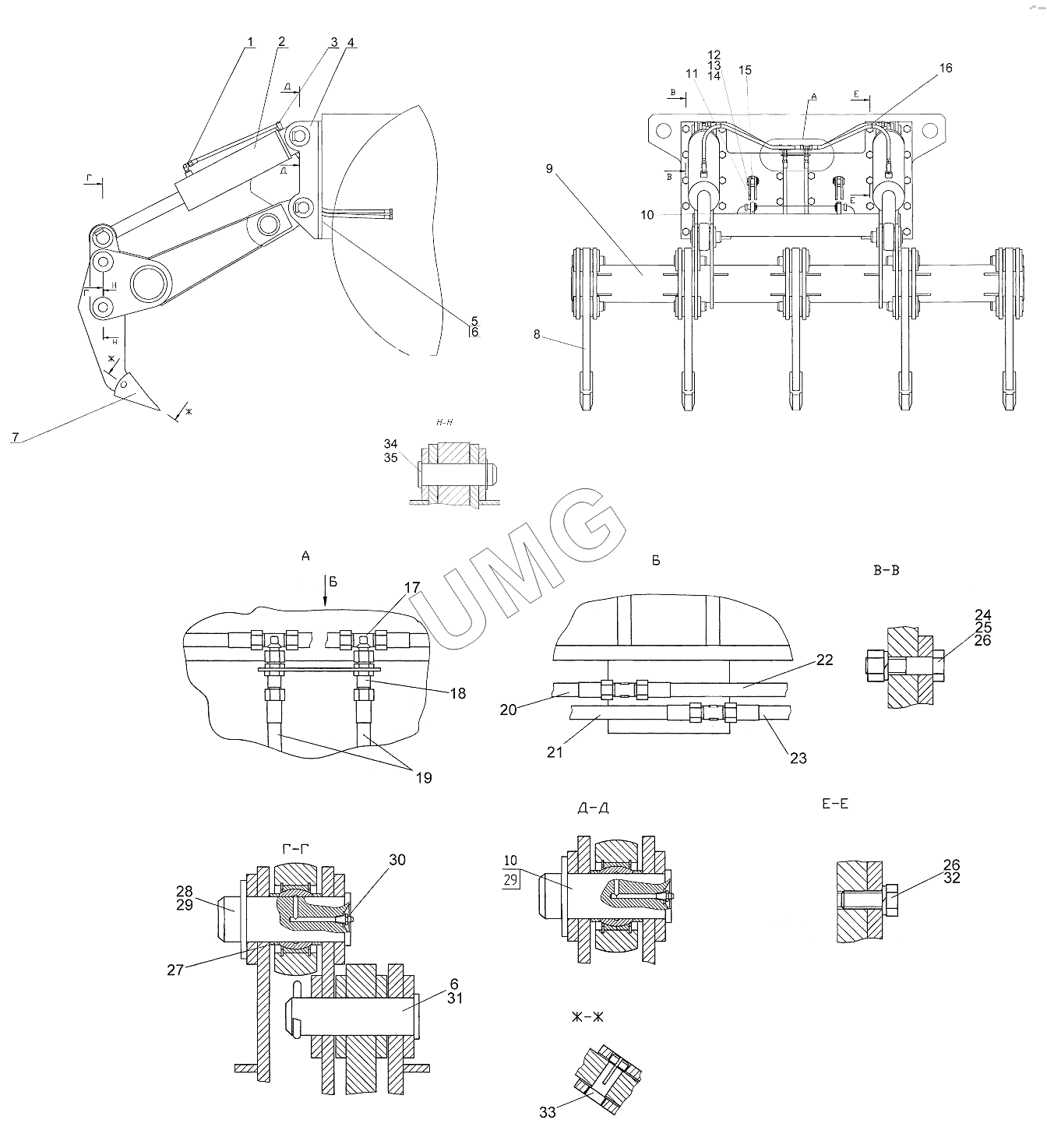

TG-250 (782-80). Рыхлитель 159.29.00.00.000-80
/69.gif)
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TN92GG-12LR1/2dm | Адаптер | |
| 2 | 402.09.05.00.000Э | Гидроцилиндр | |
| 3 | TN94-12LR1/2dm | Адаптер | |
| 4 | 159.29.01.00.000 | Опора | |
| 5 | 159.19.00.00.006 | Ось | |
| 6 | Шплинт10х100 | Шплинт | |
| 7 | 225.19.06.00.007 | Наконечник | |
| 8 | 255.19.03.10.000 | Зуб | |
| 9 | 159.29.02.00.000 | Рама | |
| 10 | 159.19.00.00.002 | Проушина | |
| 11 | 159.19.00.00.005 | Стяжка | |
| 12 | 200.01.00.00.035 | Защелка | |
| 13 | 159.19.00.00.004 | Ось | |
| 14 | ШайбаС24.02 | Шайба С24.02 | |
| 15 | 159.19.00.00.003 | Проушина | |
| 16 | Хомут7,6х400 | Хомут-стяжка 7,6х400 | |
| 17 | TN120-12L | Адаптер TN120-12L | |
| 18 | TN102-12L | Адаптер TN102-12L | |
| 19 | 2SN-10-330-1050 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 20 | 2SN-10-330-550 | Рукав 2SN-10-330-550-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/0.Т1 | |
| 21 | 2SN-10-330-1150 | Рукав 2SN-10-330-1150-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 22 | 2SN-10-330-650 | Рукав 2SN-10-330-650-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/0.Т1 | |
| 23 | 2SN-10-330-1050 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 24 | БолтМ24х100 | Болт | |
| 25 | Гайка24 | Гайка 24 | |
| 26 | Шайба24.65Г | Шайба | |
| 27 | 255.21.00.00.003 | Кольцо | |
| 28 | В60 | Кольцо В60 | |
| 29 | 159.19.00.00.006 | Ось | |
| 30 | Масленка1.3 | Масленка | |
| 31 | 255.19.00.00.002 | Палец | |
| 32 | БолтМ24х80 | Болт М24х80 | |
| 33 | 225.19.06.00.008 | Ось | |
| 34 | 159.19.00.00.007 | Ось | |
| 35 | В50 | Кольцо В50 |
