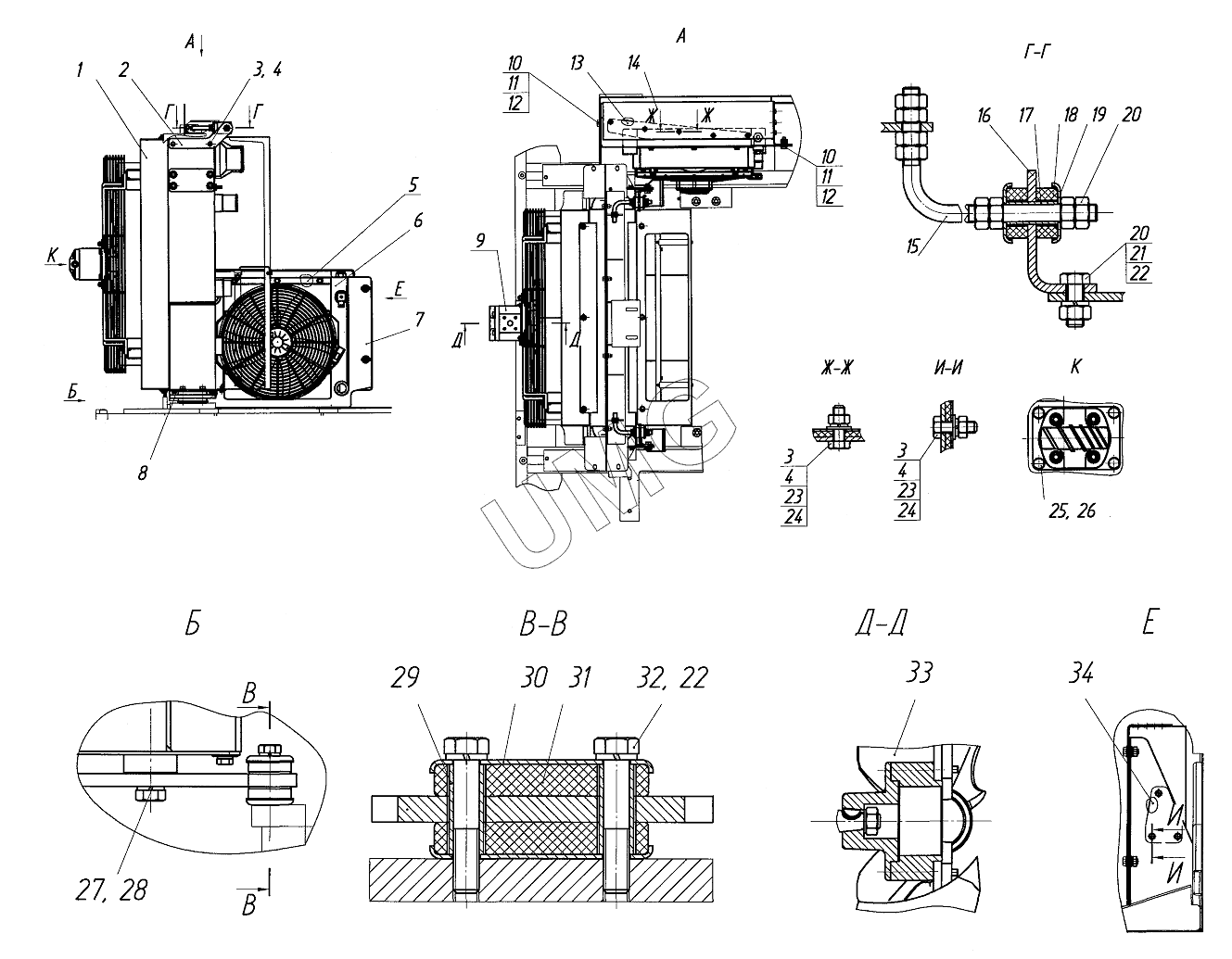

TG-250 (782-80). Установка блока радиаторов 771.02.02.01.000-00
/64.gif)
1
2
3
3
3
4
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SCMAC-OL-INTYAMZ536FR4815710005 | Теплообменник | |
| 2 | 771.02.02.01.002 | Платик | |
| 3 | БолтМ8х20 | Болт | |
| 4 | Шайба8.65Г.016 | Шайба.65Г.016 | |
| 5 | 771.02.02.01.010 | Пластина | |
| 6 | 9.03.24.00.001 | Теплообменник HPV18 (2.V18.24.3.01) | |
| 7 | 771.02.02.01.005 | Кронштейн | |
| 8 | 771.02.02.01.001 | Основание | |
| 9 | AZMN-22-025UCB20PX-S0077 | Мотор шестеренный | |
| 10 | БолтМ10х20 | Болт М10х20 | |
| 11 | ГайкаМ10 | Гайка М10 | |
| 12 | ШайбаС.10 | Шайба С.10 | |
| 13 | 771.02.02.01.007 | Прижим | |
| 14 | 771.02.02.01.008 | Уплотнение | |
| 15 | 771.02.02.01.004 | Стяжка | |
| 16 | 771.02.02.01.003 | Уголок | |
| 17 | 225.02.00.00.002-02 | Втулка | |
| 18 | 225.02.00.00.001 | Прокладка | |
| 19 | 225.02.00.00.003 | Чашка | |
| 20 | ГайкаМ12 | Гайка М12 | |
| 21 | БолтМ12х25 | Болт М12х25 | |
| 22 | Шайба12.65Г.016 | Шайба 12.65Г.016 | |
| 23 | ГайкаМ8 | Гайка М8 | |
| 24 | ШайбаС.8 | Шайба С.8 | |
| 25 | БолтМ10х30 | Болт М10х30 | |
| 26 | Шайба10.65Г.016 | Шайба | |
| 27 | БолтМ16х30 | Болт М16х30 | |
| 28 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 29 | 225.02.00.00.002-01 | Втулка | |
| 30 | 225.02.04.00.003 | Накладка | |
| 31 | 225.02.04.00.004 | Подушка | |
| 32 | БолтМ12х65 | Болт М12х65 | |
| 33 | Вентилятор | Вентилятор | |
| 34 | 771.02.02.01.006 | Прижим |
