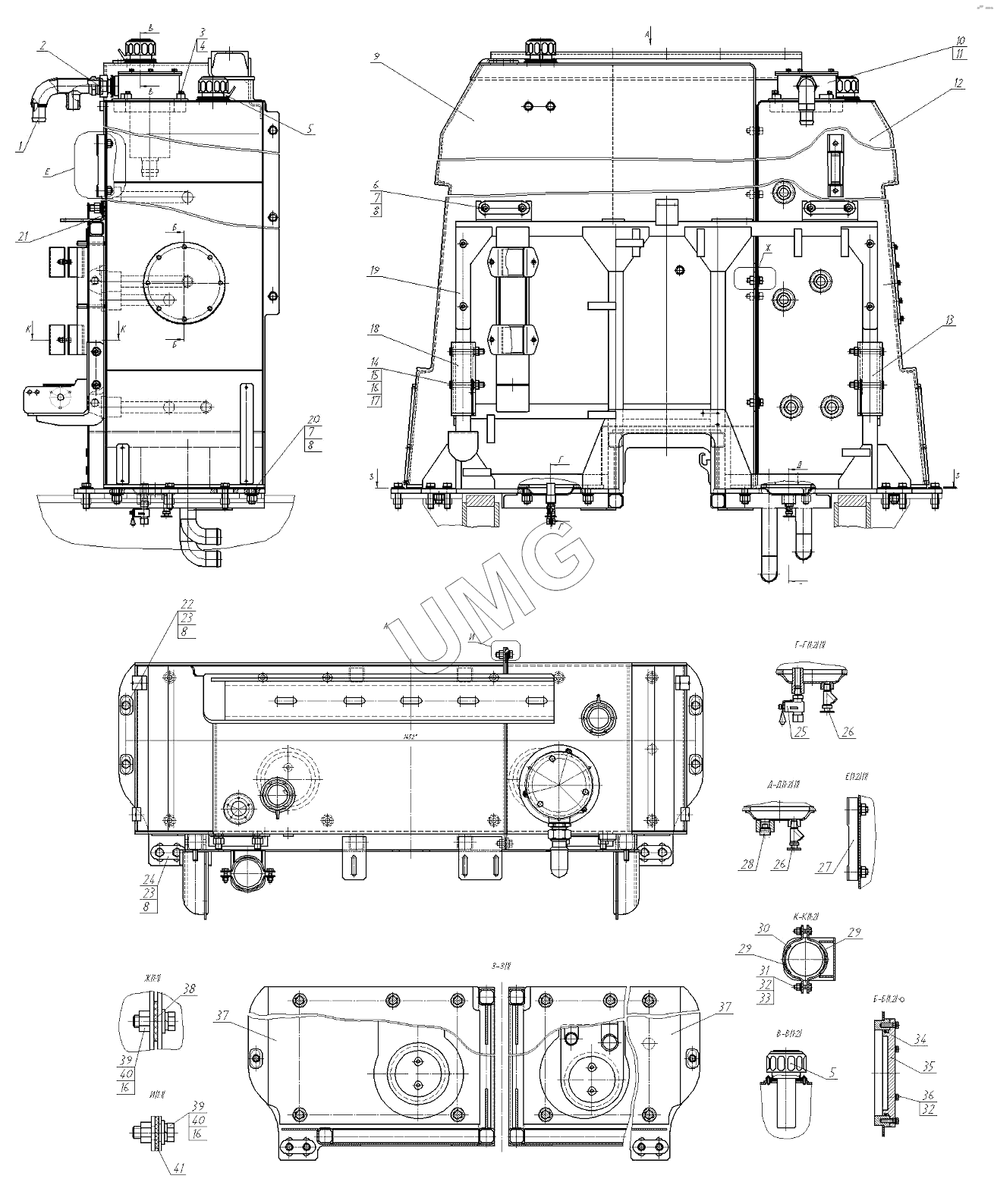

TG-250 (782-80). Блок баков 771.35.00.00.000-01
/57.gif)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.35.08.00.000 | Коллектор | |
| 2 | TN126AGG-35LR | Адаптер TN126A GG-35LR | |
| 3 | БолтМ10-6gх30.58.016 | Болт М10-6gх30.58.016 | |
| 4 | Шайба10.65Г.016 | Шайба | |
| 5 | TA80В10А002Р01 | Горловина заливная | |
| 6 | 730.35.00.00.010 | Шайба | |
| 7 | ГайкаМ16-6Н.6.016 | Гайка-6Н.6.016 | |
| 8 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 9 | 730.35.02.00.000 | Бак топливный | |
| 10 | 038-042-25-2-2 | Кольцо 038-042-25-2-2 | |
| 11 | MPF1801AG1P10NBT | Фильтр сливной | |
| 12 | 730.35.01.00.000-03 | Бак масляный | |
| 13 | 730.35.10.00.000-00 | Кронштейн | |
| 14 | БолтМ12-6gх85.58.016 | Болт М12-6gх85.58.016 | |
| 15 | ГайкаМ12-6Н.6.016 | Гайка М12-6Н.6.016 | |
| 16 | Шайба12.65Г016 | Шайба 12.65Г 016 | |
| 17 | ШайбаС.12.02.Ст3сп.016 | Шайба С.12.02.Ст3сп.016 | |
| 18 | 730.35.10.00.000-01 | Кронштейн | |
| 19 | 771.35.03.00.000-00 | Оборудование каркаса | |
| 20 | 730.35.00.00.005 | Шайба | |
| 21 | 730.35.00.00.004 | Прокладка | |
| 22 | 771.35.00.00.001 | Шайба | |
| 23 | БолтМ16-6gх60.58.016 | Болт М16-6gх60.58.016 | |
| 24 | 730.35.00.00.011 | Шайба | |
| 25 | КР25 | Кран топливный КР 25 | |
| 26 | 130-1015370 | Кран сливной в сборе | |
| 27 | LVA20TAPM12SO1 | Уравнемер | |
| 28 | 31029-1701098 | Пробка магнитная КПП 31029-1701098 | |
| 29 | 730.35.00.00.014 | Прокладка | |
| 30 | 730.35.00.00.012 | Хомут | |
| 31 | ГайкаМ8-6Н.6.016 | Гайка-6Н.6.016 | |
| 32 | Шайба8.65Г.016 | Шайба.65Г.016 | |
| 33 | ШайбаС.8.02.Ст3сп.016 | Шайба С.8.02.Ст3сп.016 | |
| 34 | 165-175-58-2-2 | Кольцо 165-175-58-2-2 | |
| 35 | 253.25.16.01.001 | Крышка | |
| 36 | БолтМ8-6gх30.58.016 | Болт | |
| 37 | 771.35.00.00.002 | Прокладка | |
| 38 | 271.25.15.00.004-00 | Прокладка | |
| 39 | 724.35.00.00.007 | Шайба | |
| 40 | БолтМ12-6gх35.58.016 | Болт М12-6gх35.58.016 | |
| 41 | 730.35.00.00.003 | Прокладка |
