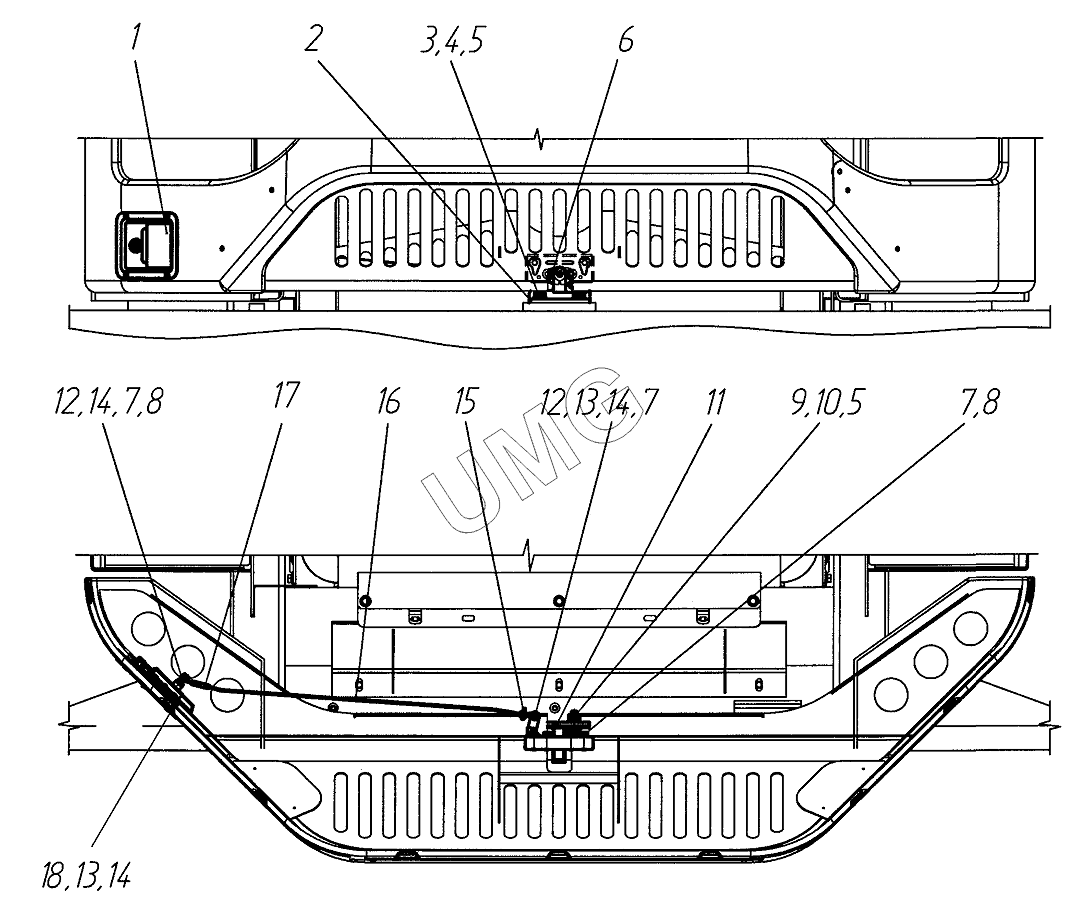

TG-250 (782-80). Установка замка капота 172.12.00.00.000
/43.gif)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-50-412-10 | Замок | |
| 2 | 172.12.00.00.004 | Кронштейн | |
| 3 | БолтМ10х20 | Болт М10х20 | |
| 4 | Шайба10.65Г | Шайба10.65Г | |
| 5 | Шайба10 | Шайба | |
| 6 | SOUTHCOR4-50-42-101-10 | Замок роторный SOUTHCO R4-50-42-101-10 | |
| 7 | БолтМ6х25 | Болт М 6х25 | |
| 8 | Шайба6.65Г | Шайба | |
| 9 | БолтМ10х30 | Болт М10х30 | |
| 10 | ГайкаМ10.88.016 | Гайка М10.88.016 | |
| 11 | 172.12.03.00.000 | Кронштейн | |
| 12 | 172.12.00.00.006 | Втулка | |
| 13 | ГайкаМ6.88.016 | Гайка М6.88.016 | |
| 14 | Шайба6 | Шайба | |
| 15 | Зажим | Зажим троса | |
| 16 | 172.12.00.00.007 | Трос | |
| 17 | 172.12.03.00.000 | Кронштейн | |
| 18 | ВинтМ6х16 | Винт М6х16 |
