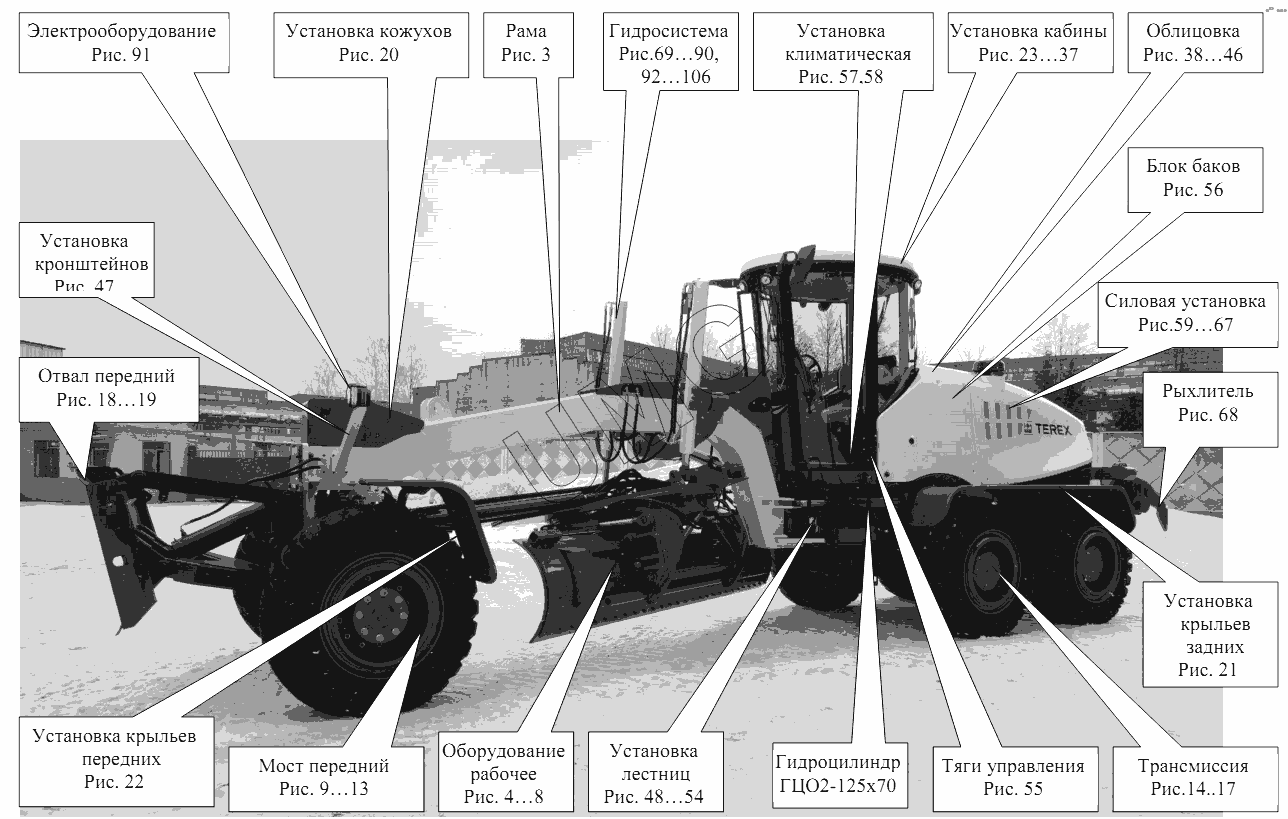

TG-250 (782-80). Рисованное оглавление
/2.gif)
782.01.00.00.000-11
776.07.00.00.000-80
257.07.02.00.000-82
781.66.00.00.000-80
780.03.00.00.000-02
776.21.00.00.000-80
780.27.00.00.000-01
780.41.00.00.000
780.47.00.00.000
730.04.00.00.000-80
172.00.00.00.000-04
760.26.00.00.000
771.28.00.00.000
770.08.00.00.000-01
771.35.00.00.000-01
760.31.00.00.000-04
770.22.00.00.000-03
159.29.00.00.000-80
782.05.00.00.000-80
770.49.00.00.000-80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 782.01.00.00.000-11 | 782.01.00.00.000-11 | Рама | |
| 776.07.00.00.000-80 | 776.07.00.00.000-80 | Оборудование рабочее | |
| 257.07.02.00.000-82 | 257.07.02.00.000-82 | Гидроцилиндр | |
| 776.02.00.00.000-80 | 776.02.00.00.000-80 | Гидроцилиндр | |
| 257.07.04.00.000-80 | 257.07.04.00.000-80 | Цилиндр фиксатора | |
| 776.07.14.00.000 | 776.07.14.00.000 | Отвал | |
| 781.66.00.00.000-80 | 781.66.00.00.000-80 | Мост передний | |
| 781.66.02.00.000 | 781.66.02.00.000 | Гидромотор | |
| 776.06.07.00.000-80 | 776.06.07.00.000-80 | Гидроцилиндр | |
| 257.66.08.01.000-01 | 257.66.08.01.000-01 | Шарнир | |
| 781.66.03.00.000 | 781.66.03.00.000 | Гидромотор | |
| 780.03.00.00.000-02 | 780.03.00.00.000-02 | Трансмиссия | |
| 760.03.01.00.000-06 | 760.03.01.00.000-06 | Установка коробки передач | |
| 257.03.06.00.000-02 | 257.03.06.00.000-02 | Тележка задняя | |
| 776.03.01.01.000 | 776.03.01.01.000 | Колесо | |
| 776.21.00.00.000-80 | 776.21.00.00.000-80 | Отвал передний | |
| 751.21.06.00.000-80 | 751.21.06.00.000-80 | Гидросистема отвала переднего | |
| 780.27.00.00.000-01 | 780.27.00.00.000-01 | Установка кожухов | |
| 780.41.00.00.000 | 780.41.00.00.000 | Установка крыльев задних | |
| 780.47.00.00.000 | 780.47.00.00.000 | Установка крыльев передних | |
| 730.04.00.00.000-80 | 730.04.00.00.000-80 | Установка кабины | |
| 171.00.00.00.000-80 | 171.00.00.00.000-80 | Кабина | |
| 171.01.00.00.000-80 | 171.01.00.00.000-80 | Кабина | |
| 171.01.06.00.000 | 171.01.06.00.000 | Установка облицовки потолка | |
| 171.01.16.00.000 | 171.01.16.00.000 | Установка интерьера кабины | |
| 171.01.14.00.000 | 171.01.14.00.000 | Установка консоли управления с сиденьем | |
| 171.01.09.00.000 | 171.01.09.00.000 | Установка стекол | |
| 171.01.08.00.000 | 171.01.08.00.000 | Установка бачка омывательной жидкости | |
| 171.01.17.00.000 | 171.01.17.00.000 | Установка воздушных фильтров | |
| 171.01.12.00.000-80 | 171.01.12.00.000-80 | Гидросистема кабины | |
| 730.11.01.00.000 | 730.11.01.00.000 | Педаль тормоза | |
| 730.11.03.00.000 | 730.11.03.00.000 | Клапан стояночного тормоза | |
| 171.01.10.00.000 | 171.01.10.00.000 | Установка дверей | |
| 171.01.15.00.000 | 171.01.15.00.000 | Установка рулевой колонки | |
| 171.01.03.00.000 | 171.01.03.00.000 | Установка воздушных каналов и теплообменника | |
| 171.03.01.00.000 | 171.03.01.00.000 | Педаль газа | |
| 172.00.00.00.000-04 | 172.00.00.00.000-04 | Облицовка | |
| 172.37.00.00.000 | 172.37.00.00.000 | Облицовка левая | |
| 172.38.00.00.000 | 172.38.00.00.000 | Облицовка правая | |
| 172.10.00.00.000 | 172.10.00.00.000 | Установка кронштейнов фонарей задних | |
| 172.12.00.00.000 | 172.12.00.00.000 | Установка замка капота | |
| 172.30.00.00.000 | 172.30.00.00.000 | Установка ремня капота | |
| 172.35.00.00.000 | 172.35.00.00.000 | Установка кронштейна номерного знака | |
| 172.34.00.00.000 | 172.34.00.00.000 | Установка пружин газовых | |
| 730.36.00.00.000 | 730.36.00.00.000 | Установка кронштейнов панелей боковых | |
| 760.26.00.00.000 | 760.26.00.00.000 | Установка кронштейнов | |
| 771.28.00.00.000 | 771.28.00.00.000 | Установка лестниц | |
| 771.28.01.00.000 | 771.28.01.00.000 | Лестница левая | |
| 771.28.01.02.000 | 771.28.01.02.000 | Ступенька | |
| 730.28.01.03.100 | 730.28.01.03.100 | Фиксатор | |
| 771.28.02.00.000 | 771.28.02.00.000 | Лестница правая | |
| 771.28.02.02.000 | 771.28.02.02.000 | Ступенька | |
| 730.28.01.03.200 | 730.28.01.03.200 | Фиксатор | |
| 770.08.00.00.000-01 | 770.08.00.00.000-01 | Тяги управления | |
| 771.35.00.00.000-01 | 771.35.00.00.000-01 | Блок баков | |
| 760.31.00.00.000-04 | 760.31.00.00.000-04 | Установка климатическая | |
| 780.31.01.00.000-00 | 780.31.01.00.000-00 | Установка компрессора | |
| 770.22.00.00.000-03 | 770.22.00.00.000-03 | Установка силовая | |
| 760.22.01.00.000-01 | 760.22.01.00.000-01 | Установка двигателя | |
| 780.22.01.01.000 | 780.22.01.01.000 | Опора | |
| 760.22.02.00.000-05 | 760.22.02.00.000-05 | Система охлаждения | |
| 771.02.02.01.000-00 | 771.02.02.01.000-00 | Установка блока радиаторов | |
| 760.22.03.00.000 | 760.22.03.00.000 | Установка глушителя | |
| 771.02.03.03.000 | 771.02.03.03.000 | Установка термоленты | |
| 760.22.04.00.000-03 | 760.22.04.00.000-03 | Установка воздухоочистителя | |
| 780.22.05.00.000 | 780.22.05.00.000 | Система питания | |
| 159.29.00.00.000-80 | 159.29.00.00.000-80 | Рыхлитель | |
| 782.05.00.00.000-80 | 782.05.00.00.000-80 | Гидросистема | |
| 782.05.04.00.000-80 | 782.05.04.00.000-80 | Гидросистема рамы подмоторной | |
| 782.05.04.00.000-80 | 782.05.04.00.000-80 | Гидросистема рамы подмоторной | |
| 257.05.01.01.000 | 257.05.01.01.000 | Гидрораспределитель | |
| 760.05.02.02.000-01 | 760.05.02.02.000-01 | Фильтр напорный | |
| 257.05.01.07.000 | 257.05.01.07.000 | Тройник | |
| 730.15.01.01.000 | 730.15.01.01.000 | Коллектор напорный | |
| 730.15.01.03.000 | 730.15.01.03.000 | Клапан обратный | |
| 730.15.01.03.100 | 730.15.01.03.100 | Переходник | |
| 760.05.02.01.100 | 760.05.02.01.100 | Тройник | |
| 760.05.02.01.200 | 760.05.02.01.200 | Тройник | |
| 771.05.01.02.000 | 771.05.01.02.000 | Коллектор сливной | |
| 782.05.03.00.000-80 | 782.05.03.00.000-80 | Гидросистема рамы передней | |
| 782.05.03.00.000-80 | 782.05.03.00.000-80 | Гидросистема рамы передней | |
| 257.05.03.02.000 | 257.05.03.02.000 | Гидрораспределитель | |
| 257.05.03.03.000 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 730.15.03.01.000 | 730.15.03.01.000 | Гидрораспределитель | |
| 753.05.03.03.000 | 753.05.03.03.000 | Клапан предохранительный | |
| 730.15.03.04.000 | 730.15.03.04.000 | Тройник | |
| 730.15.04.00.000-82 | 730.15.04.00.000-82 | Гидросистема рабочего оборудования | |
| 730.15.04.01.000-01 | 730.15.04.01.000-01 | Блок клапанов | |
| 159.07.00.00.000-81 | 159.07.00.00.000-81 | Гидросистема рыхлителя | |
| 770.49.00.00.000-80 | 770.49.00.00.000-80 | Электрооборудование | |
| 782.14.00.00.000 | 782.14.00.00.000 | Схема гидравлическая соединений. Гидросистема переднего моста | |
| 782.14.00.00.000-80 | 782.14.00.00.000-80 | Гидросистема переднего моста | |
| 780.14.01.00.000 | 780.14.01.00.000 | Делитель потока | |
| 780.14.02.00.000 | 780.14.02.00.000 | Клапан свободного вращения | |
| 761.12.03.00.000 | 761.12.03.00.000 | Клапан промывочный | |
| 782.14.02.00.000 | 782.14.02.00.000 | Угольник | |
| 782.14.01.00.000 | 782.14.01.00.000 | Фильтр всасывающий | |
| 780.14.11.00.000 | 780.14.11.00.000 | Тройник | |
| 257.12.08.00.000 | 257.12.08.00.000 | Угольник | |
| 780.14.04.00.000 | 780.14.04.00.000 | Коллектор | |
| 780.14.12.00.000 | 780.14.12.00.000 | Коллектор | |
| 780.13.00.00.000-80 | 780.13.00.00.000-80 | Гидросистема тормозов | |
| 780.13.00.00.000-80 | 780.13.00.00.000-80 | Гидросистема тормозов | |
| 730.11.02.00.000 | 730.11.02.00.000 | Коллектор | |
| 257.11.05.00.000 | 257.11.05.00.000 | Тройник | |
| 780.13.01.00.000 | 780.13.01.00.000 | Тройник | |
| 780.13.02.00.000 | 780.13.02.00.000 | Тройник | |
| 730.11.06.00.000 | 730.11.06.00.000 | Установка выключателя | |
| 760.20.00.00.000-80 | 760.20.00.00.000-80 | Гидросистема КПП |
