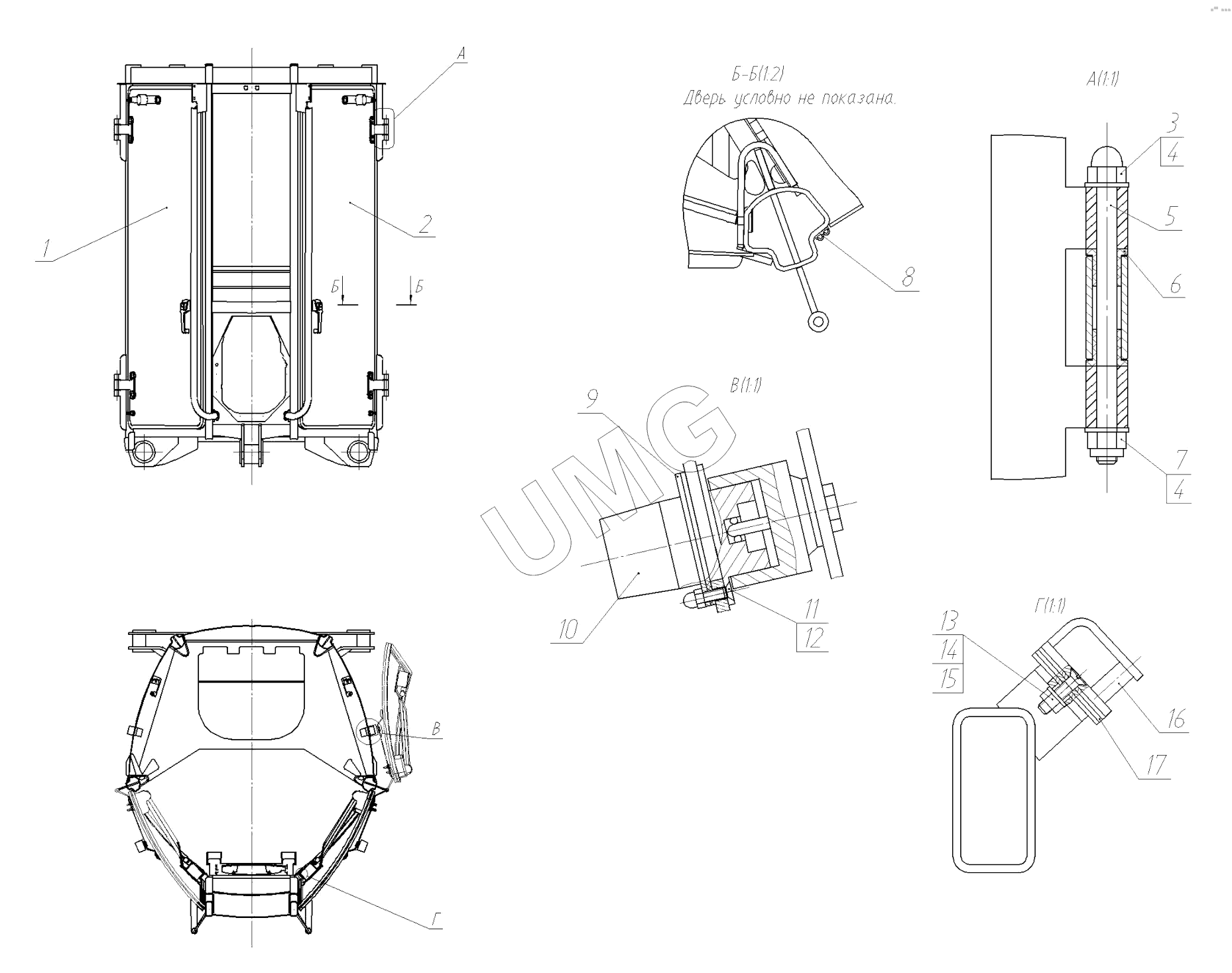

TG-250 (782-80). Установка дверей 171.01.10.00.000
/35.gif)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BRY.0093.00 | Дверь правая в сборе | |
| 2 | BRY.0092.00 | Дверь левая в сборе | |
| 3 | ГайкаМ10-6Н.5.016 | Гайка | |
| 4 | ШайбаС.10.02.Ст3сп.016 | Шайба С.10.02.Ст3сп.016 | |
| 5 | 171.01.10.00.002 | Прокладка | |
| 6 | BRY.0137.00 | Втулка | |
| 7 | ГайкаМ10.88.016 | Гайка М10.88.016 | |
| 8 | KIM-TEC-D-профиль9х7,5 | Уплотнитель самоклеящийся | |
| 9 | 172.00.00.00.005 | Шайба | |
| 10 | ОА27801-70 | Замок удержания панели | |
| 11 | ВинтВ.М5-6gх25.58.016 | Винт В.М5-6gх25.58.016 | |
| 12 | ГайкаМ5-6Н.5.016 | Гайка М5-6Н.5.016 | |
| 13 | ВинтВ.М6-6gх25.58.016 | Винт В.М6-6gх25.58.016 | |
| 14 | ГайкаМ6-6Н.6.016 | Гайка М6-6Н.6.016 | |
| 15 | ШайбаС.6.02.Ст3сп.016 | Шайба С.6.02.Ст3сп.016 | |
| 16 | 171.01.10.02.000 | Кронштейн | |
| 17 | 171.01.10.00.001 | Ось |
