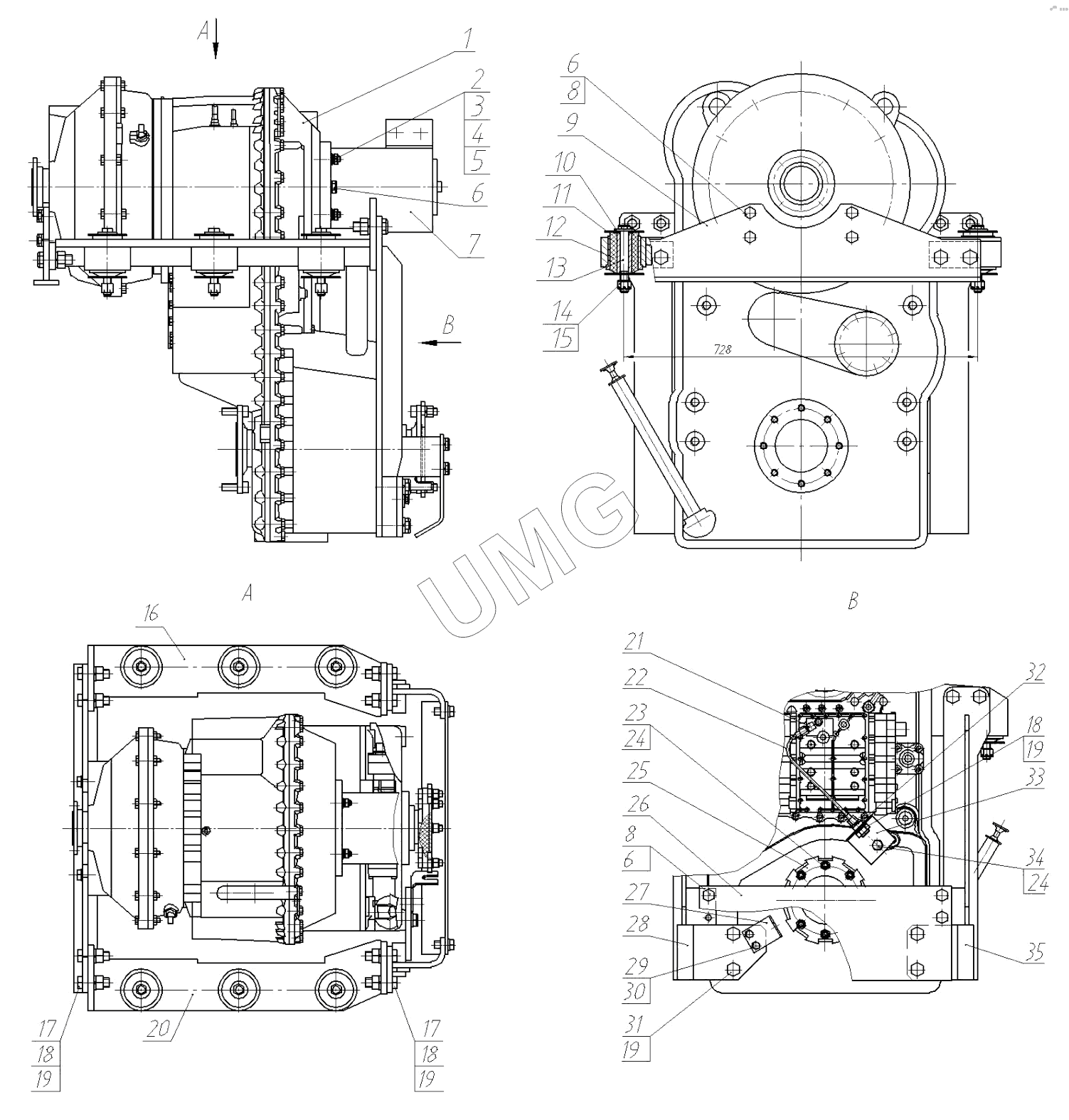

TG-250 (782-80). Установка коробки передач 760.03.01.00.000-06
/15.gif)
1
2
3
4
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
19
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4657056136 | Коробка перемены передач 6WG-210 | |
| 2 | ГайкаМ12-6Н.6.016 | Гайка М12-6Н.6.016 | |
| 3 | Шайба12.65Г.016 | Шайба 12.65Г.016 | |
| 4 | ШайбаС.12.02.Ст3сп.016 | Шайба С.12.02.Ст3сп.016 | |
| 5 | ШпилькаМ12-6gх35.88.45.016 | Шпилька М12-6gх35.88.45.016 | |
| 6 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 7 | 90R100-SB-2-CD60-S3S1-F33-PEA-40-40-24 | Насос | |
| 8 | БолтМ16-6gх35.109.40Х.016 | Болт М16-6gх35.109.40Х.016 | |
| 9 | 760.03.01.03.000 | Кронштейн | |
| 10 | 200.08.00.00.053-80 | Шайба | |
| 11 | 200.16.00.00.001-80 | Шайба | |
| 12 | 200.16.00.01.000 | Амортизатор | |
| 13 | 225.02.05.00.007 | Болт | |
| 14 | ГайкаМ16-6Н.8.45.016 | Гайка М16-6Н.8.45.016 | |
| 15 | Шплинт4х40.06 | Шплинт | |
| 16 | 760.03.01.01.000 | Кронштейн | |
| 17 | БолтМ20-6gх60.88.40Х.016 | Болт М20-6gх60.88.40Х.016 | |
| 18 | ГайкаМ20-6Н.6.016 | Гайка М20-6Н.6.016 | |
| 19 | Шайба20.65Г.016 | Шайба 20.65Г.016 | |
| 20 | 760.03.01.02.000 | Кронштейн | |
| 21 | 257.03.00.00.001 | Штуцер | |
| 22 | РВД6.23.500М14х1.5 | РВД 6.23.500 М14х1.5 | |
| 23 | 257.03.00.00.017 | Гайка | |
| 24 | Шайба14.65Г.016 | Шайба 14.65Г.016 | |
| 25 | 257.03.00.00.008 | Переходник | |
| 26 | 257.03.00.00.014 | Кожух | |
| 27 | 257.03.00.00.016 | Кронштейн | |
| 28 | 257.03.03.00.000 | Кронштейн | |
| 29 | БолтМ10-6gх16..58.016 | Болт М10-6gх16..58.016 | |
| 30 | Шайба10.65Г.016 | Шайба | |
| 31 | БолтМ20-6gх40.88.40Х.016 | Болт М20-6gх40.88.40Х.016 | |
| 32 | 257.03.00.00.003 | Кронштейн | |
| 33 | 257.03.00.00.004 | Болт | |
| 34 | БолтМ14-6gх20.58.016 | Болт М14-6gх20.58.016 | |
| 35 | 257.03.04.00.000 | Кронштейн |
