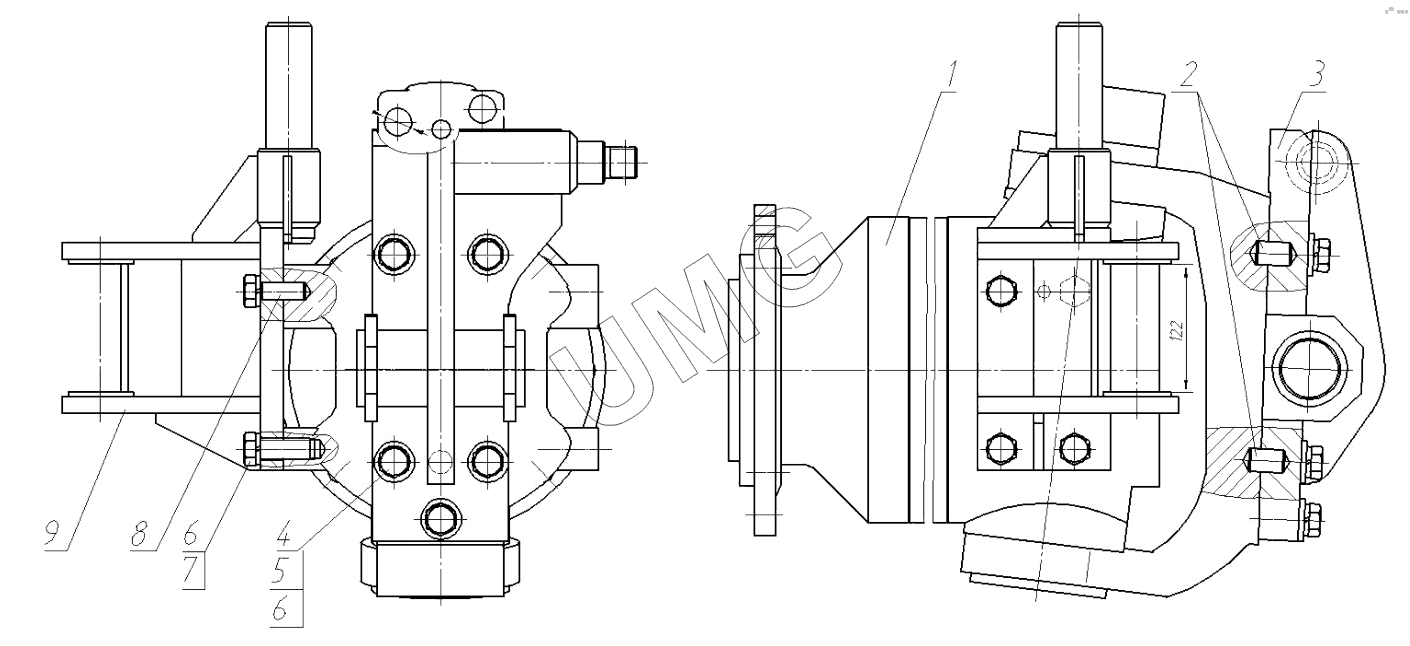

TG-250 (782-80). Гидромотор 781.66.02.00.000
/10.gif)
1
2
3
4
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | MG21-2-GCA-101-1941-EJ00 | Гидромотор | |
| 2 | 257.06.02.00.002 | Штифт | |
| 3 | 781.66.02.00.000 | Гидромотор | |
| 4 | 257.66.00.00.008 | Шайба | |
| 5 | БолтМ20-8gх80.129.30ХГСА.019 | Болт М20-8gх80.129.30ХГСА.019 | |
| 6 | Шайба20.65Г.016 | Шайба 20.65Г.016 | |
| 7 | БолтМ20-6gх50.88.40Х.016 | Болт М20-6gх50.88.40Х.016 | |
| 8 | 257.06.02.00.003 | Штифт | |
| 9 | 781.66.02.02.000-00 | Кронштейн |
