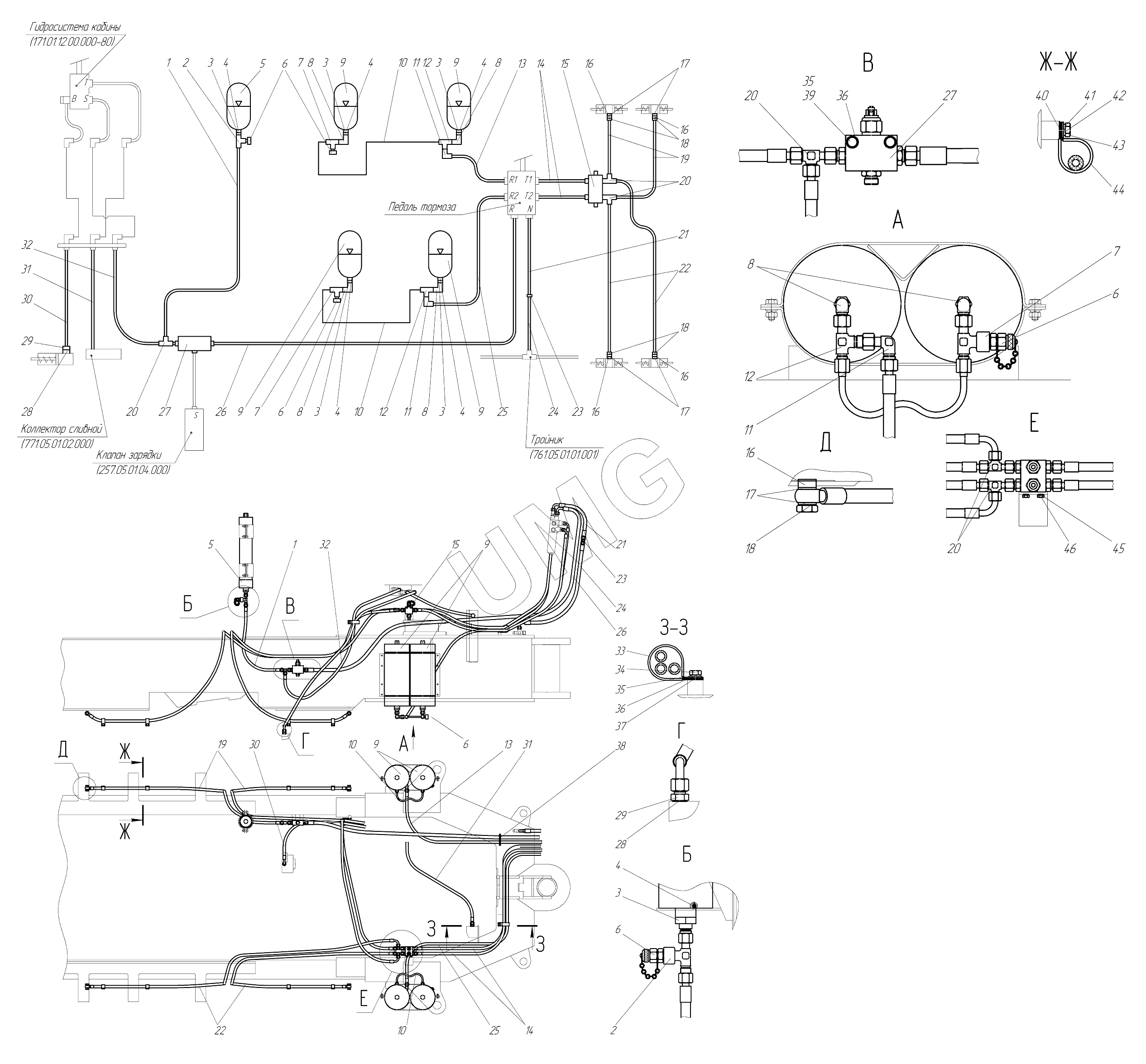

TG-250 (782-80). Гидросистема тормозов 780.13.00.00.000-80
/120.gif)
1
1
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
6
6
6
6
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2SN-8-350-1050 | Рукав в сборе | |
| 2 | 257.11.05.00.000 | Тройник | |
| 3 | 752.11.00.00.001 | Штуцер | |
| 4 | 024-029-30 | Кольцо 024-029-30 | |
| 5 | ПГА-1/320-03 | Пневмогидроаккумулятор | |
| 6 | SMК-20G1/4 | Ниппель-манометр | |
| 7 | 780.13.01.00.000 | Тройник | |
| 8 | TN119-12L | Адаптер | |
| 9 | ПГА-2,5/320 | Пневмогидроаккумулятор | |
| 10 | 780.13.03.00.000 | Трубопровод | |
| 11 | TN119-10L | Адаптер | |
| 12 | 780.13.02.00.000 | Тройник | |
| 13 | 2SN-8-350-1950 | Рукав в сборе | |
| 14 | 2SN-8-350-1750 | Рукав в сборе | |
| 15 | 730.11.06.00.000 | Установка выключателя | |
| 16 | 780.13.00.00.004 | Кольцо | |
| 17 | Прокладка14М3 | Прокладка | |
| 18 | 780.13.00.00.003 | Болт полый | |
| 19 | 2SN-8-350-3150 | Рукав в сборе | |
| 20 | TN121-10L | Адаптер | |
| 21 | 2SN-10-330-350 | Рукав в сборе | |
| 22 | 2SN-8-350-2500 | Рукав в сборе | |
| 23 | TN98-12L | Адаптер TN98-12L | |
| 24 | 2SN-10-330-750 | Рукав в сборе | |
| 25 | 2SN-8-350-2200 | Рукав в сборе | |
| 26 | 2SN-10-330-2650 | Рукав в сборе | |
| 27 | 730.11.02.00.000 | Коллектор | |
| 28 | Прокладка10М3 | Прокладка | |
| 29 | 257.11.00.00.009 | Штуцер | |
| 30 | 2SN-8-350-1550 | Рукав в сборе | |
| 31 | 2SN-8-350-1100 | Рукав в сборе | |
| 32 | 2SN-8-350-1200 | Рукав в сборе | |
| 33 | 257.11.00.00.004 | Трубка | |
| 34 | БолтМ8x16 | Болт М8x16 | |
| 35 | Шайба8.65Г | Шайба 8.65Г | |
| 36 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 37 | 258.05.00.00.002-01 | Хомут | |
| 38 | Хомут7,6х400 | Хомут-стяжка 7,6х400 | |
| 39 | БолтМ8x45 | Болт М8x45 | |
| 40 | 780.13.00.00.006 | Хомут | |
| 41 | ШайбаС12х2 | Шайба С12х2 | |
| 42 | Шайба12.65Г | Шайба12.65Г | |
| 43 | БолтМ12x20 | Болт М12x20 | |
| 44 | 780.13.00.00.005 | Трубка | |
| 45 | БолтМ6x16 | Болт М6x16 | |
| 46 | Шайба6.65Г | Шайба |
