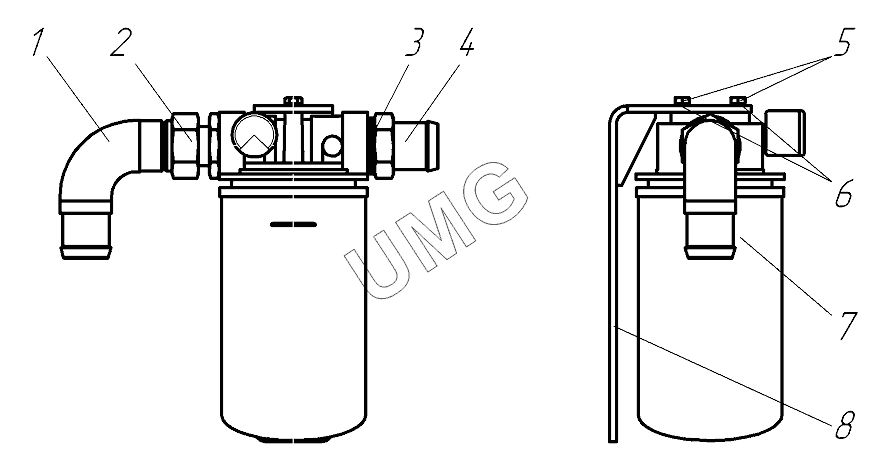

TG-250 (782-80). Фильтр всасывающий 782.14.01.00.000
/115.gif)
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 782.14.01.01.000 | Отвод | |
| 2 | TN126AGG-35LR | Адаптер TN126A GG-35LR | |
| 3 | Прокладка42М3 | Прокладка | |
| 4 | 282.14.01.01.001 | Штуцер | |
| 5 | БолтМ8х20 | Болт | |
| 6 | Шайба8.65Г | Шайба 8.65Г | |
| 7 | MPS150CG1M60AVS | Фильтр всасывающий MPS 150C G1 M60AVS | |
| 8 | 761.12.01.02.000 | Кронштейн |
