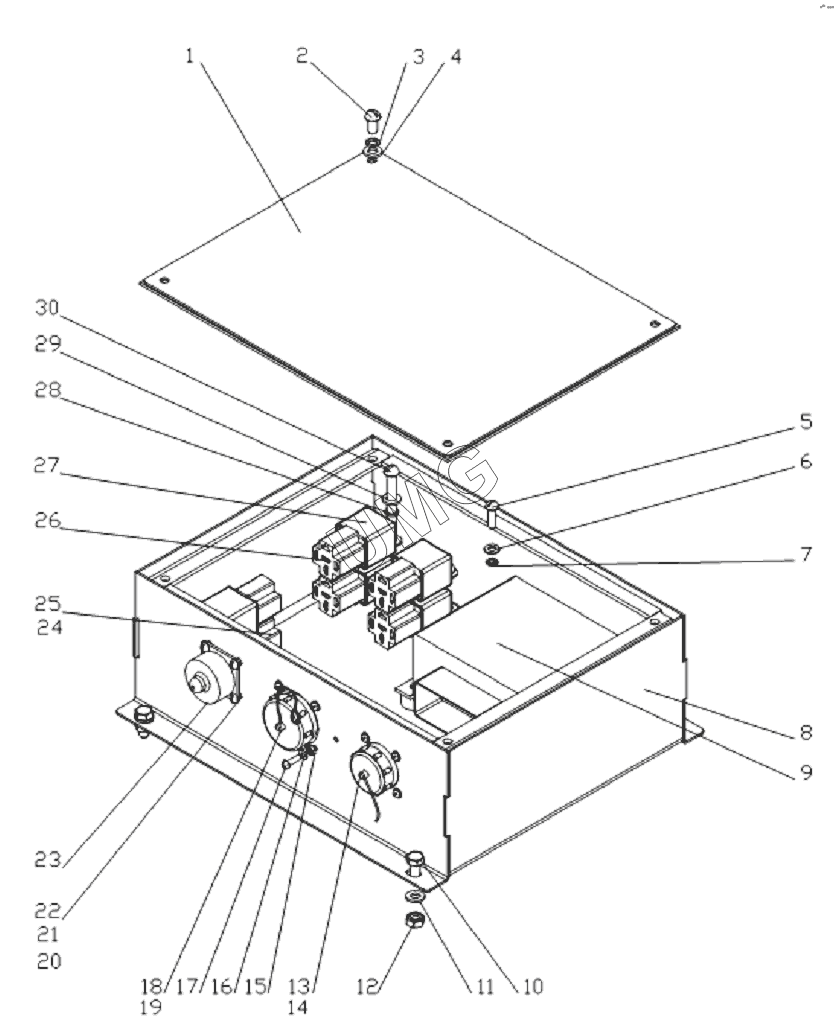

TG-250 (782-80). Блок переднего моста 761.39.01.00.000
/109.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 761.29.01.02.000 | Крышка | |
| 2 | ВинтВ.М5х16 | Винт | |
| 3 | Шайба565Г | Шайба 5 65Г | |
| 4 | ШайбаС5 | Шайба | |
| 5 | ВинтВ.М5х16 | Винт | |
| 6 | ШайбаС5 | Шайба | |
| 7 | Шайба565Г | Шайба 5 65Г | |
| 8 | 761.29.01.01.000 | Корпус | |
| 9 | В20252М | Контроллер | |
| 10 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 11 | Шайба6.65Г | Шайба | |
| 12 | ГайкаМ6 | Гайка | |
| 13 | ЭП2РМТ-27 | Заглушка эксплуатационная | |
| 14 | 2РМДТ27Б19Ш5В1В | Вилка | |
| 15 | ГайкаМ3 | Гайка | |
| 16 | Шайба365Г | Шайба | |
| 17 | ВинтВ.М3х14 | Винт | |
| 18 | ЭП2РМТ-33 | Заглушка эксплуатационная | |
| 19 | 2РМДТ33Б32Г5В1В | Розетка | |
| 20 | ВинтВ.М3х14 | Винт | |
| 21 | Шайба365Г | Шайба | |
| 22 | ГайкаМ3 | Гайка | |
| 23 | А5О515H | Коннектор ввода данных KIT-CONNECTOR-M-COM-SD | |
| 24 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 25 | 755.3777-10 | Реле | |
| 26 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 27 | 751.3777 | Реле | |
| 28 | Шайба6.65Г | Шайба | |
| 29 | ШайбаС6 | Шайба | |
| 30 | ВинтВ.М6х50 | Винт В.М 6х50 |
