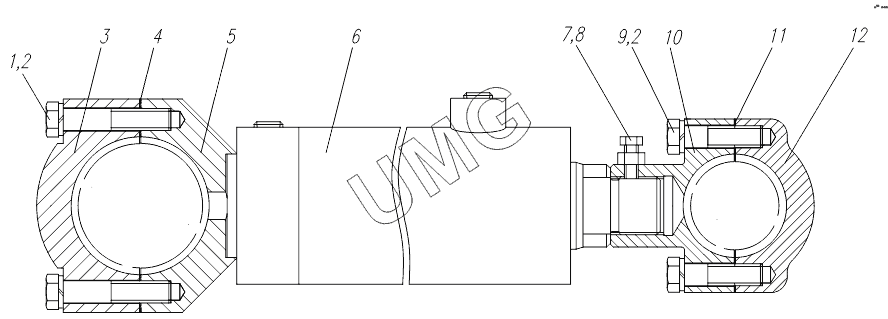

TG-250 (782-80). Гидроцилиндр 776.02.00.00.000-80
/6.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ16-6gх80.109.40Х.016 | Болт М16-6gх80.109.40Х.016 | |
| 2 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 3 | 776.07.02.00.001 | Хомут | |
| 4 | 776.07.02.00.003 | Прокладка | |
| 5 | 776.07.02.00.002 | Хомут | |
| 6 | 776.07.02.01.000-80 | Гидроцилиндр | |
| 7 | БолтМ10-6gх25.58.016 | Болт | |
| 8 | ГайкаМ10-6H.6.016 | Гайка М10-6H.6.016 | |
| 9 | БолтМ16-6gх65.109.40Х.016 | Болт | |
| 10 | 257.07.02.00.007 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка | |
| 12 | 257.07.02.00.006 | Хомут |
