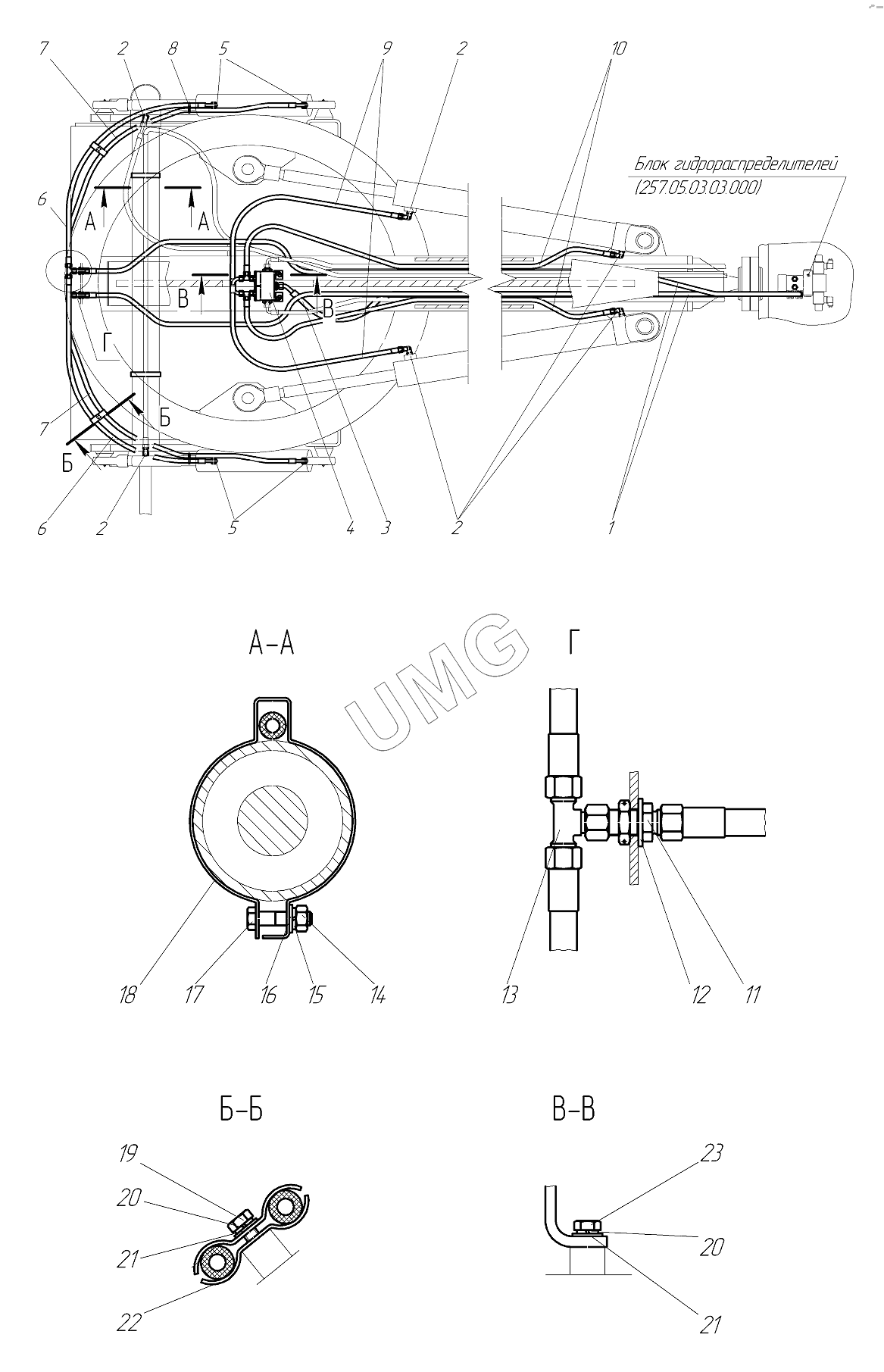

TG-250 (782-80). Гидросистема рабочего оборудования 730.15.04.00.000-82
/87.gif)
1
2
2
2
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2SN-10-330-4100 | Рукав в сборе | |
| 2 | TN94-15LR1/2 | Адаптер | |
| 3 | 2SN-12-275-8100 | Рукав в сборе | |
| 4 | 730.15.04.01.000-01 | Блок клапанов | |
| 5 | TN92GG-12LR1/2 | Адаптер | |
| 6 | 2SN-10-330-1400 | Рукав в сборе | |
| 7 | 2SN-10-330-1850 | Рукав в сборе | |
| 8 | Хомут-стяжка7,6х400черный | Хомут-стяжка 7,6х400 черный | |
| 9 | 2SN-12-275-1500 | Рукав в сборе | |
| 10 | 2SN-12-275-2050 | Рукав в сборе | |
| 11 | TN102-12L | Адаптер TN102-12L | |
| 12 | ШайбаС18 | Шайба С18 | |
| 13 | TN120-12L | Адаптер TN120-12L | |
| 14 | ГайкаМ10 | Гайка М10 | |
| 15 | Шайба10.65Г | Шайба10.65Г | |
| 16 | ШайбаС10 | Шайба | |
| 17 | БолтМ10х30 | Болт М10х30 | |
| 18 | 253.45.04.00.001-05 | Хомут | |
| 19 | БолтМ8х30 | Болт М8х30 | |
| 20 | Шайба8.65Г | Шайба 8.65Г | |
| 21 | ШайбаС8 | Шайба С8 | |
| 22 | БолтМ8х16 | Болт М8х16 | |
| 23 | 613.04.00.00.002 | Скоба |
