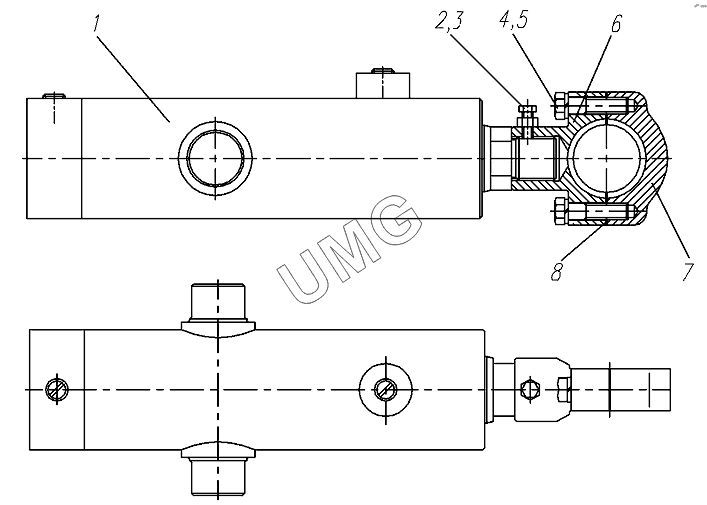

TG-250 (782-80). Гидроцилиндр 257.07.02.00.000-02
/5.gif)
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГЦ05-100х63.000-04Э | Гидроцилиндр | |
| 2 | БолтМ10-6gх25.58.016 | Болт | |
| 3 | ГайкаМ10-6Н.6.016 | Гайка-6Н.6.016 | |
| 4 | БолтМ16-6gх65.109.40Х.016 | Болт | |
| 5 | 99502026 | Шайба 10 65Г | |
| 6 | 257.07.02.00.007 | Хомут | |
| 7 | 257.07.02.00.006 | Хомут | |
| 8 | 257.07.02.00.005 | Прокладка |
