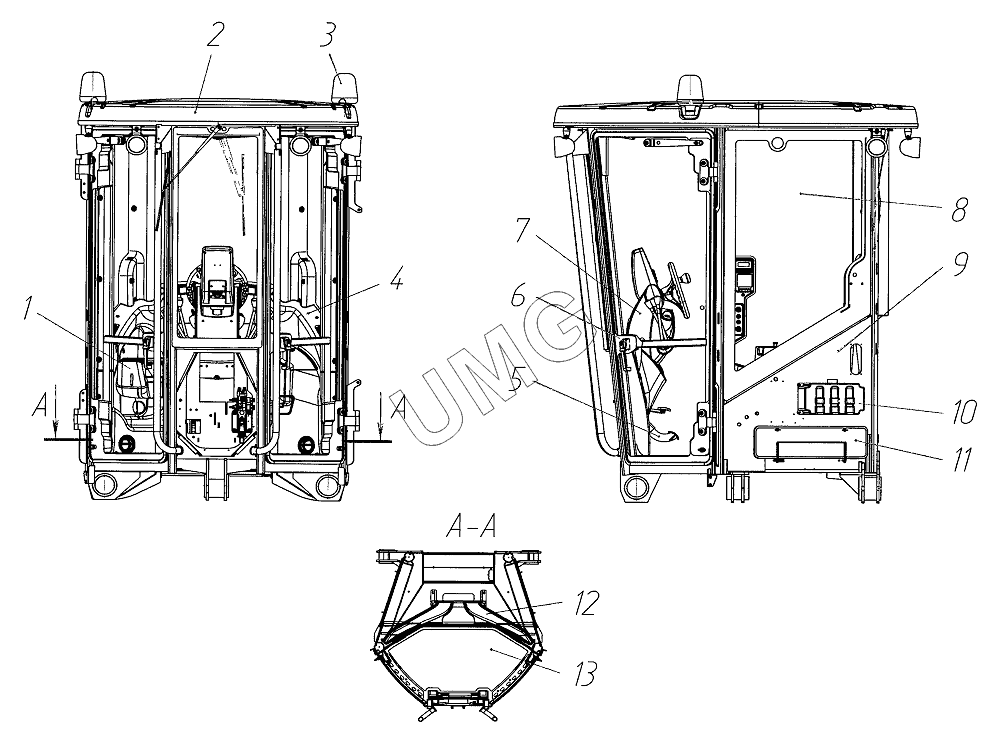

TG-180 (760-12). Кабина 171.01.00.00.000-05
/80.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.01.14.00.000 | Установка консоли управления с сиденьем | |
| 2 | 171.01.06.00.000 | Установка облицовки потолка | |
| 3 | 171.01.29.00.000-00 | Электрооборудование | |
| 4 | 171.01.16.00.000 | Установка интерьера кабины | |
| 5 | 171.01.12.00.000-00 | Гидросистема кабины | |
| 6 | 171.01.10.00.000 | Установка дверей | |
| 7 | 171.01.15.00.000 | Установка рулевой колонки | |
| 8 | 171.01.09.00.000 | Установка стекол | |
| 9 | 171.01.11.00.000-02 | Каркас кабины | |
| 10 | 171.01.08.00.000 | Установка бачка омывательной жидкости | |
| 11 | 171.01.17.00.000 | Установка воздушных фильтров | |
| 12 | 171.01.03.00.000 | Установка воздушных каналов и теплообменника | |
| 13 | 171.01.07.00.000 | Установка шумоизаляционного коврика |
