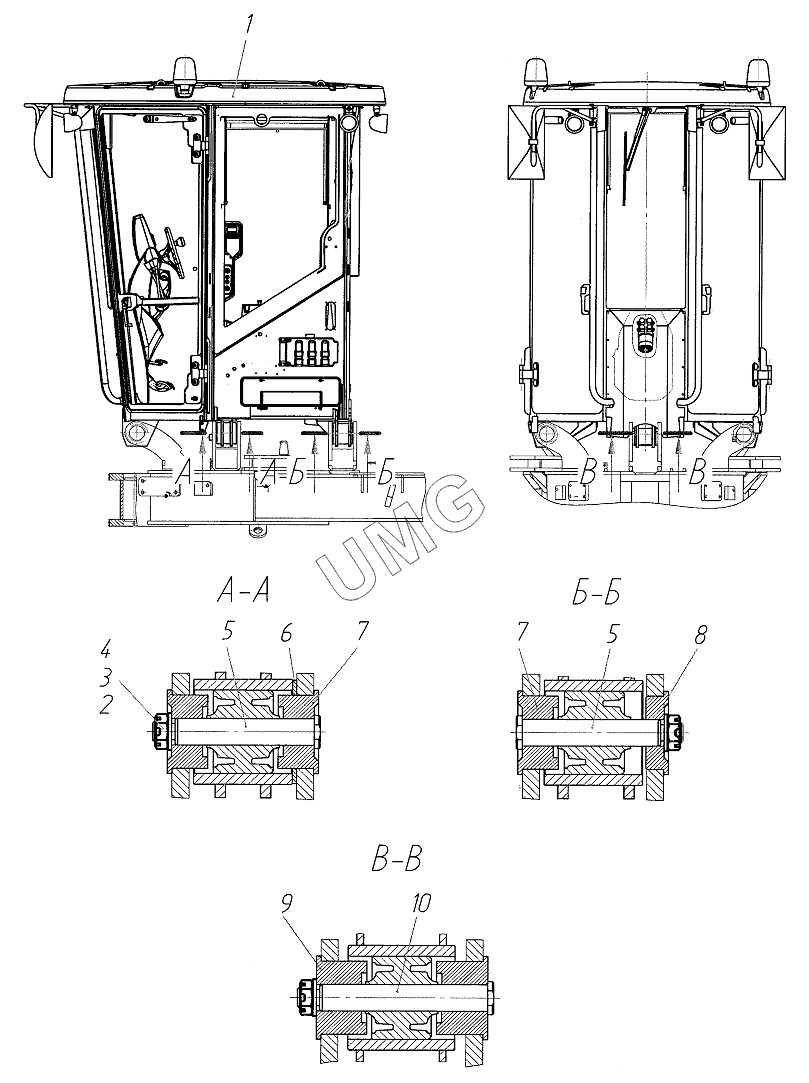

TG-180 (760-12). Установка кабины 730.04.00.00.000-07
/78.gif)
1
2
3
4
5
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.00.00.00.000-07 | Кабина | |
| 2 | ГайкаМ24 | Гайка М24 | |
| 3 | ШайбаС.24 | Шайба С.24 | |
| 4 | Шплинт5х45 | Шплинт 5х45 | |
| 5 | 730.04.00.00.009 | Ось | |
| 6 | 730.04.00.00.011 | Кольцо | |
| 7 | 730.04.00.00.008 | Втулка | |
| 8 | 730.04.00.00.010 | Втулка | |
| 9 | 730.04.00.00.007 | Втулка | |
| 10 | 730.04.00.00.005 | Ось |
