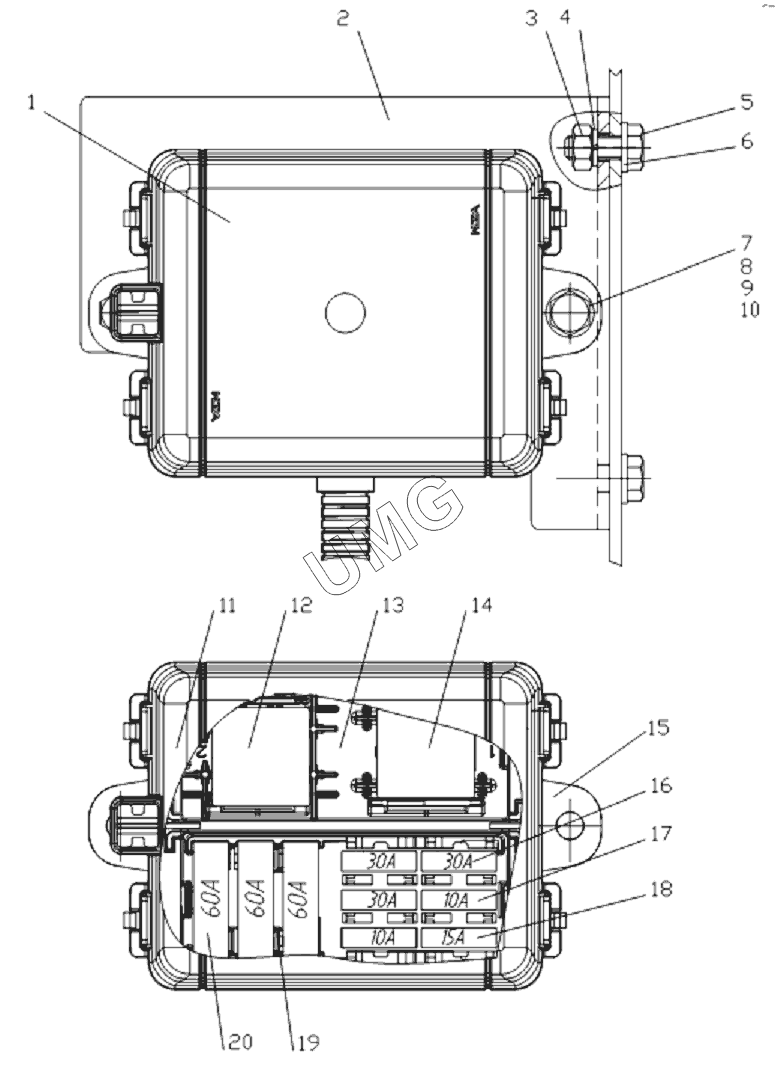

TG-180 (760-12). Установка блока предохранителей и реле на двигателе
/44.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 770.49.01.01.000 | Блок реле и предохранителей | |
| 2 | 770.49.00.00.001 | Кронштейн | |
| 3 | ГайкаM6 | Гайка | |
| 4 | Шайба6.65Г | Шайба | |
| 5 | БолтМ6х16 | Болт | |
| 6 | ШайбаС6х1,4 | Шайба | |
| 7 | БолтМ6х16 | Болт | |
| 8 | Шайба6.65Г | Шайба | |
| 9 | ШайбаС6х1,4 | Шайба | |
| 10 | ГайкаM6 | Гайка | |
| 11 | 0101550 | Крышка | |
| 12 | 751.3777 | Реле | |
| 13 | 0101490 | Держатель | |
| 14 | 71.3747-11 | Реле | |
| 15 | 0100699 | Боковина | |
| 16 | 356.3722 | Предохранитель | |
| 17 | 352.3722 | Предохранитель | |
| 18 | 353.3722 | Предохранитель | |
| 19 | UNIVAL0101600 | Модуль на 3 предохранителя MAXIVAL и 6 предохранителей | |
| 20 | 603.3722 | Предохранитель |
