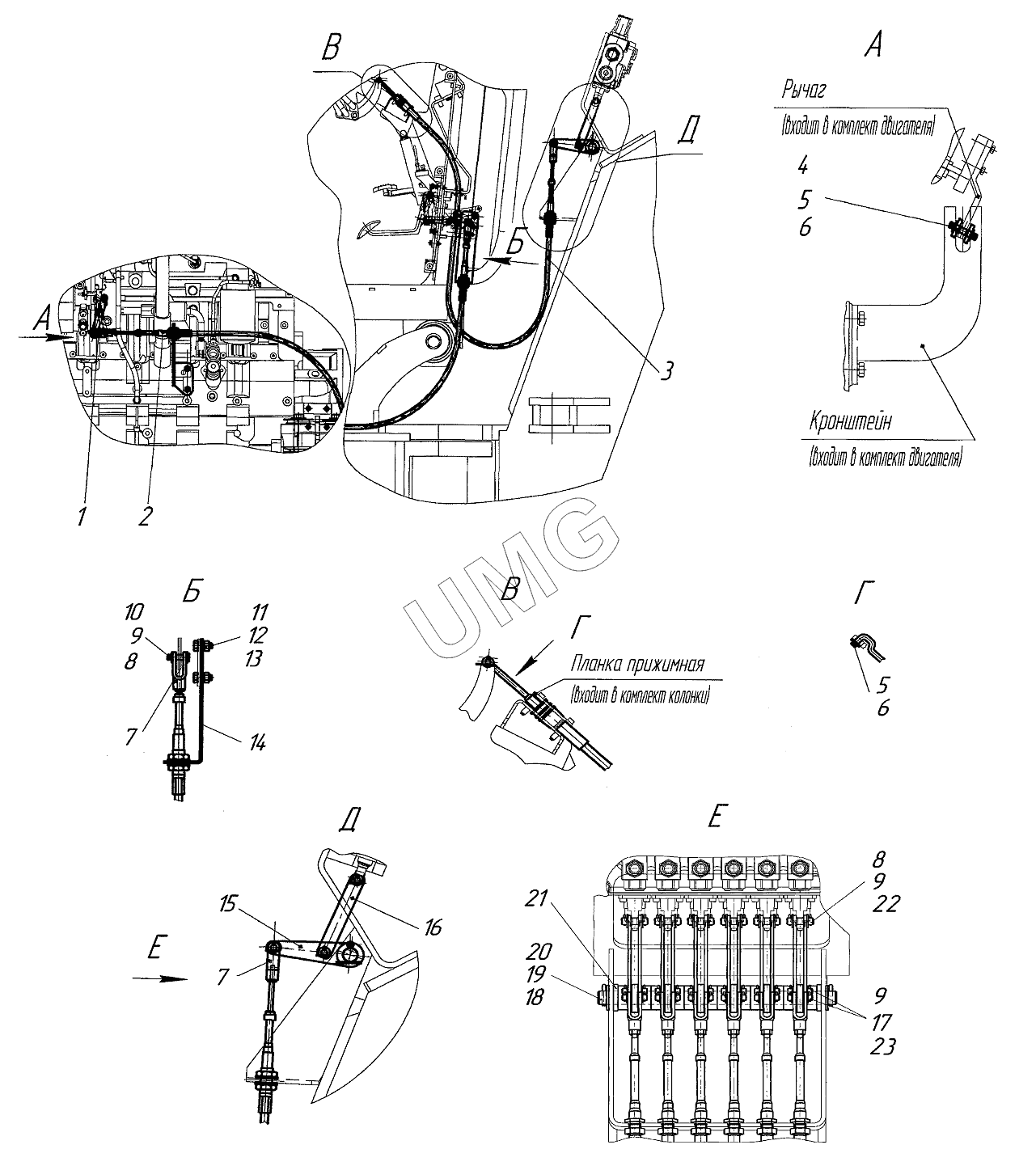

TG-180 (760-12). Тяги управления 760.08.00.00.000-04
/35.gif)
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.08.00.00.400-02 | Вилка | |
| 2 | 100.М4222.03500 | Трос дистанционного управления | |
| 3 | 4-50-1500 | Трос 4-50-1500 | |
| 4 | 760.08.00.00.004 | Палец | |
| 5 | ШайбаС.6 | Шайба | |
| 6 | Шплинт2х14 | Шплинт 2х14 | |
| 7 | 257.08.00.00.400-00 | Вилка | |
| 8 | ШайбаС.8 | Шайба С.8 | |
| 9 | Шплинт2,5х16 | Шплинт 2,5х16 | |
| 10 | 237.08.00.00.011 | Палец | |
| 11 | БолтМ8х20 | Болт | |
| 12 | ГайкаМ8 | Гайка М8 | |
| 13 | Шайба8.65Г | Шайба 8.65Г | |
| 14 | 724.08.00.00.003-02 | Держатель | |
| 15 | 730.08.04.00.000 | Рычаг | |
| 16 | 730.08.00.00.006 | Тяга | |
| 17 | 730.08.00.00.005 | Палец | |
| 18 | 730.08.00.00.003-01 | Ось | |
| 19 | ШайбаС.20 | Шайба | |
| 20 | Шплинт5х36 | Шплинт | |
| 21 | 730.08.00.00.003 | Ось | |
| 22 | 730.08.00.00.009 | Палец | |
| 23 | ШайбаС.10 | Шайба С.10 |
