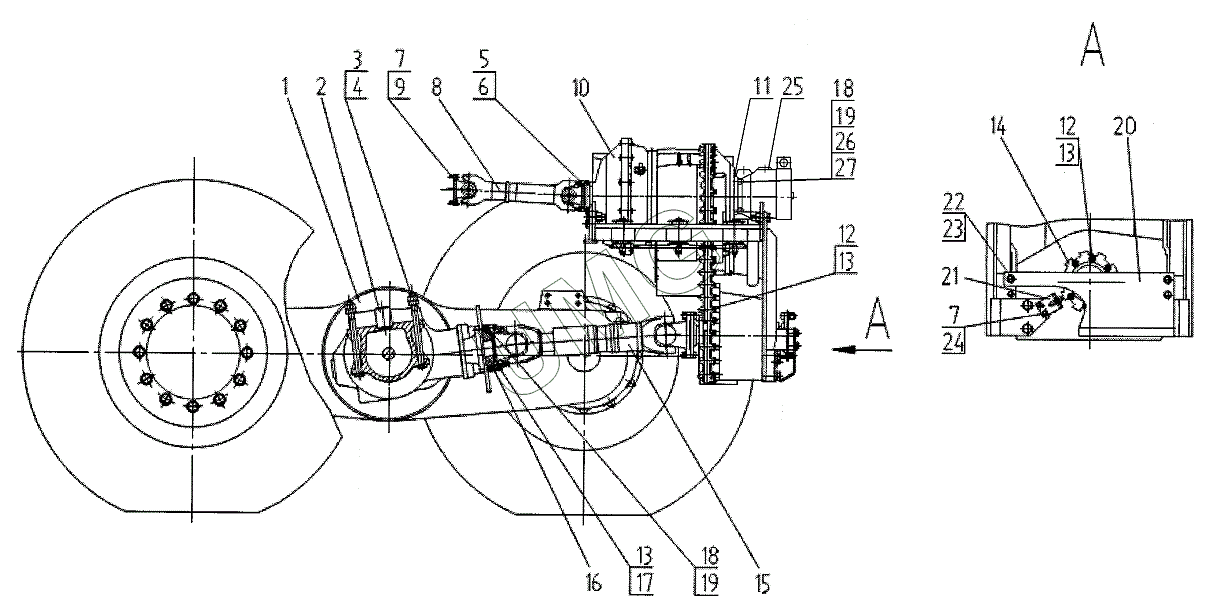

TG-180 (760-12). Трансмиссия 760.03.00.00.000-05
/31.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.03.06.00.000-01 | Тележка задняя | |
| 2 | 723.03.00.00.002 | Штифт | |
| 3 | БолтМ20х1,5х260.6.6 | Болт М20х1,5х260.6.6 | |
| 4 | ГайкаМ20х1,5 | Гайка | |
| 5 | 225.17.00.00.008-01 | Гайка | |
| 6 | 724.03.00.00.005-80 | Болт | |
| 7 | Шайба10.65Г | Шайба10.65Г | |
| 8 | 1131000287 | Вал карданный 0113100 0287 | |
| 9 | БолтМ10х25.10.9 | Болт М10х25.10.9 | |
| 10 | 760.03.01.00.000 | Установка коробки переключения передач | |
| 11 | 723.03.02.04.005 | Прокладка | |
| 12 | 257.03.00.00.017 | Гайка | |
| 13 | Шайба14.65Г | Шайба 14.65Г | |
| 14 | 257.03.00.00.008 | Переходник | |
| 15 | 1201100524 | Вал карданный 0120110 0524 | |
| 16 | 257.03.00.00.015 | Переходник | |
| 17 | 257.03.00.00.013 | Болт | |
| 18 | ГайкаМ12 | Гайка М12 | |
| 19 | Шайба12.65Г | Шайба12.65Г | |
| 20 | 257.03.00.00.014 | Кожух | |
| 21 | 257.03.00.00.016 | Кронштейн | |
| 22 | БолтМ16х35.10.9 | Болт М16х35.10.9 | |
| 23 | Шайба16.65Г | Шайба16.65Г | |
| 24 | БолтМ10х16 | Болт М10х16 | |
| 25 | PV046A3RD1DN | Гидронасос PV046A3RD1DN | |
| 26 | ШайбаС.12 | Шайба С.12 | |
| 27 | ШпилькаМ12-35.88 | Шпилька М12-35.88 |
