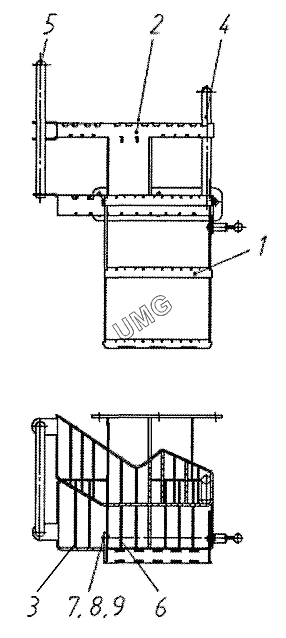

TG-180 (760-12). Лестница левая 730.28.01.00.000
/25.gif)
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.28.01.01.000 | Рамка | |
| 2 | 730.28.01.02.000 | Ступенька | |
| 3 | 730.28.01.03.000 | Ступенька | |
| 4 | 730.28.01.04.000 | Поручень | |
| 5 | 730.28.01.00.001 | Поручень | |
| 6 | 730.28.01.00.002 | Планка | |
| 7 | 730.28.01.00.003 | Ось | |
| 8 | ШайбаС.12.02.Ст3сп.016 | Шайба С.12.02.Ст3сп.016 | |
| 9 | Шплинт4х25 | Шплинт 4х25 |
