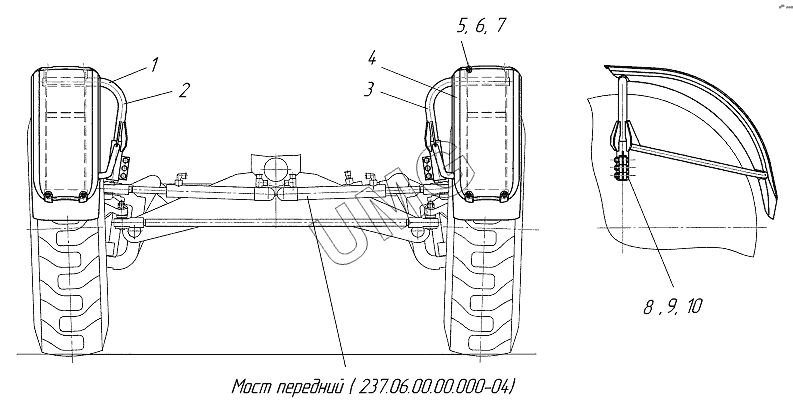

TG-180 (760-12). Установка крыльев передних 751.47.00.00.000
/23.gif)
237.06.00.00.000-04
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 237.06.00.00.000-04 | 237.06.00.00.000-04 | Мост передний | |
| 1 | 751.47.00.00.001-01 | Крыло переднее | |
| 2 | 751.47.01.00.000-01 | Каркас крыла | |
| 3 | 751.47.01.00.000-00 | Каркас крыла | |
| 4 | 751.47.00.00.000-00 | Крыло переднее | |
| 5 | ВинтМ6х25.46 | Винт М6х25.46 | |
| 6 | ГайкаМ6.88.016 | Гайка М6.88.016 | |
| 7 | 6.А2.016 | Шайба плоская увеличенная | |
| 8 | БолтМ16-6gх60.58.016 | Болт М16-6gх60.58.016 | |
| 9 | ГайкаМ16-6Н.5.016 | Гайка | |
| 10 | Шайба16.65Г.016 | Шайба.65Г.016 |
