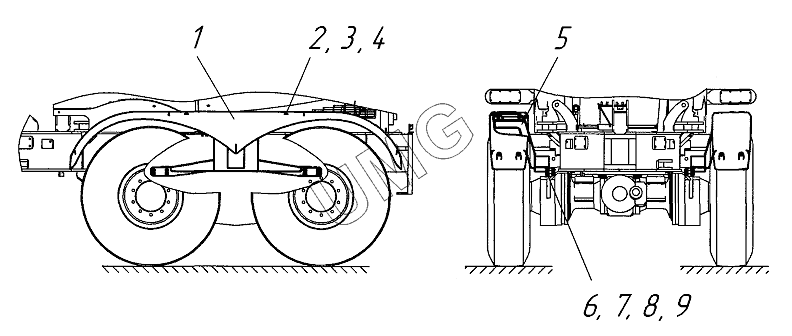

TG-180 (760-12). Установка крыльев задних 760.41.00.00.000
/22.gif)
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.41.00.00.001 | Крыло узкое | |
| 2 | ВинтМ6х25.46.016 | Винт М6х25.46.016 | |
| 3 | ГайкаМ6.88.016 | Гайка М6.88.016 | |
| 4 | 6.А2.016 | Шайба плоская увеличенная | |
| 5 | 760.41.02.00.000-00 | Кронштейн | |
| 6 | БолтМ16-6gх70.58.016 | Болт | |
| 7 | ГайкаМ16-6Н.6.016 | Гайка-6Н.6.016 | |
| 8 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 9 | ШайбаС.16.02.Ст3сп.016 | Шайба С.16.02.Ст3сп.016 |
