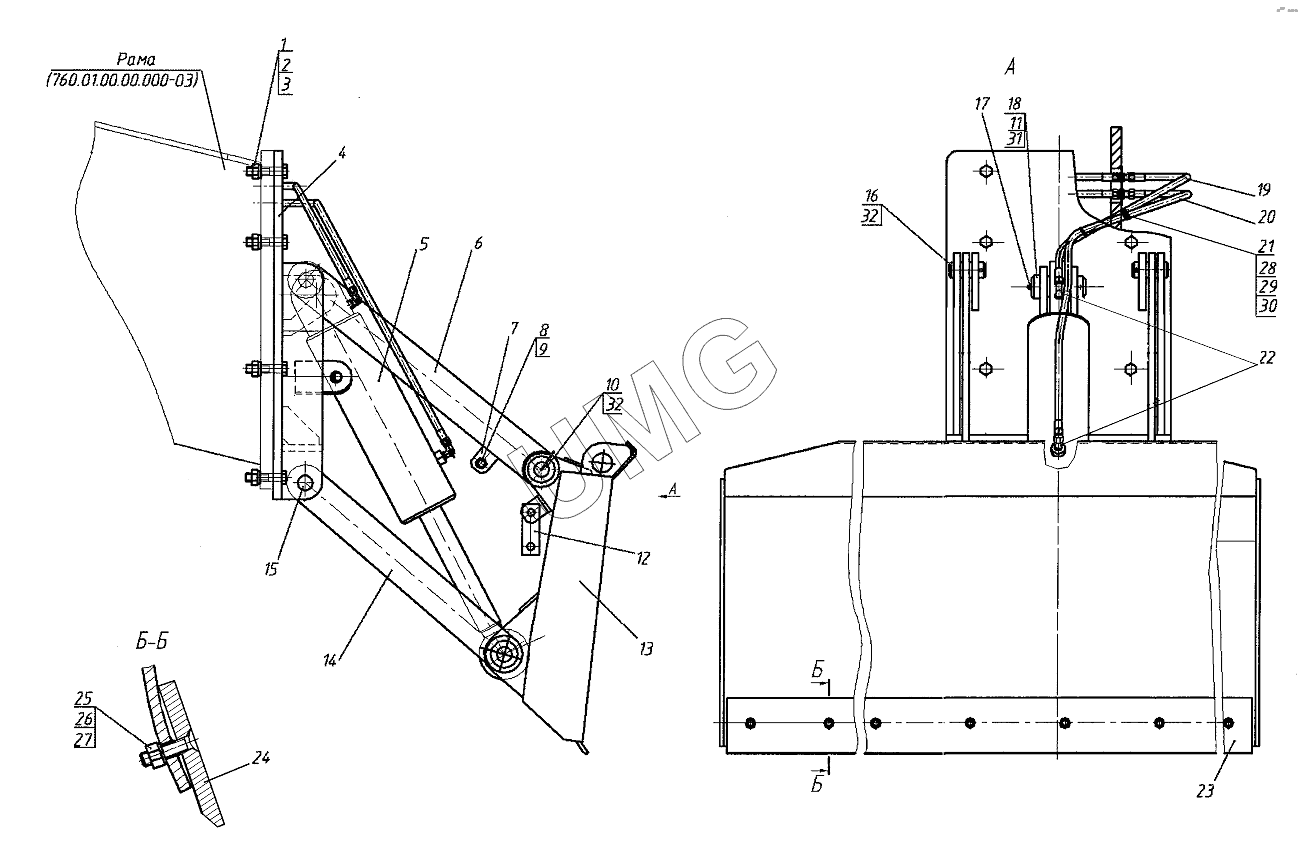

TG-180 (760-12). Отвал передний 751.21.00.00.000-03
/19.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ24х100 | Болт | |
| 2 | ГайкаМ24 | Гайка М24 | |
| 3 | Шайба24.65Г | Шайба | |
| 4 | 751.21.01.00.000 | Опора | |
| 5 | 409.09.05.00.000TAS | Гидроцилиндр | |
| 6 | 255.21.04.00.000 | Тяга | |
| 7 | 255.07.01.01.003 | Планка | |
| 8 | БолтМ20х50 | Болт М20х50 | |
| 9 | ГайкаМ20 | Гайка М20 | |
| 10 | 751.21.00.00.001-01 | Ось | |
| 11 | В60 | Кольцо В60 | |
| 12 | 255.00.00.00.007 | Стяжка | |
| 13 | 255.21.05.00.000 | Отвал | |
| 14 | 751.21.07.00.000 | Рамка | |
| 15 | 751.21.00.00.003 | Ось | |
| 16 | 751.21.00.00.001 | Ось | |
| 17 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 18 | 751.21.00.00.002 | Ось | |
| 19 | 12.28.850.М22х1,5.0/90.СП | РВД | |
| 20 | 12.28.1350.М22х1,5.0/90.СП | РВД | |
| 21 | 613/04/00/00/002 | Скоба | |
| 22 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 23 | 751.21.00.00.006 | Нож | |
| 24 | 751.21.00.00.007 | Нож | |
| 25 | 225.07.04.00.001-01 | Болт | |
| 26 | ГайкаМ16 | Гайка М16 | |
| 27 | Шайба16.65Г | Шайба16.65Г | |
| 28 | БолтМ8х30 | Болт М8х30 | |
| 29 | ГайкаМ8 | Гайка М8 | |
| 30 | Шайба8.65Г | Шайба 8.65Г | |
| 31 | 255.21.00.00.003 | Кольцо | |
| 32 | В45 | Кольцо В45 |
