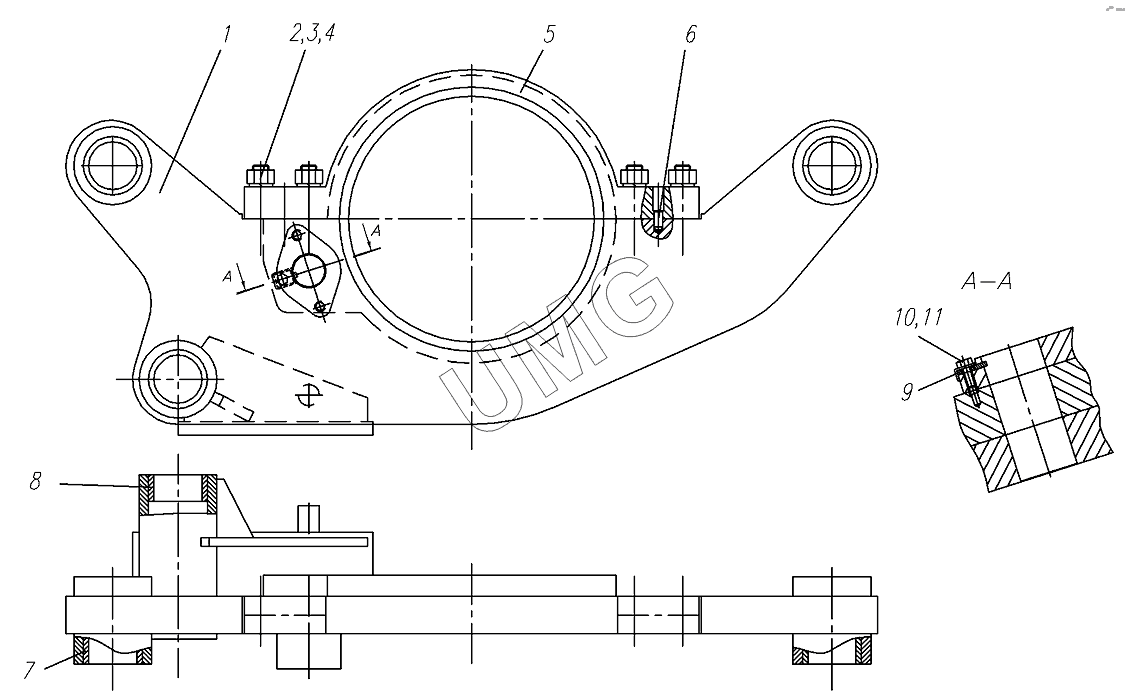

TG-180 (760-12). Кронштейн 257.07.03.00.000
/15.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.07.03.01.000 | Рычаг | |
| 2 | 257.07.03.00.002-02 | Шпилька | |
| 3 | ГайкаМ30х2 | Гайка М30х2 | |
| 4 | Шайба30.65Г | Шайба 30.65Г | |
| 5 | 257.07.03.02.000 | Крышка | |
| 6 | 225.81.01.02.001 | Штифт | |
| 7 | 255.01.05.00.002 | Втулка | |
| 8 | 257.07.03.00.001 | Втулка | |
| 9 | 257.07.03.00.004 | Шпонка | |
| 10 | БолтМ12х30 | Болт М12х30 | |
| 11 | ШайбаС.12 | Шайба С.12 |
