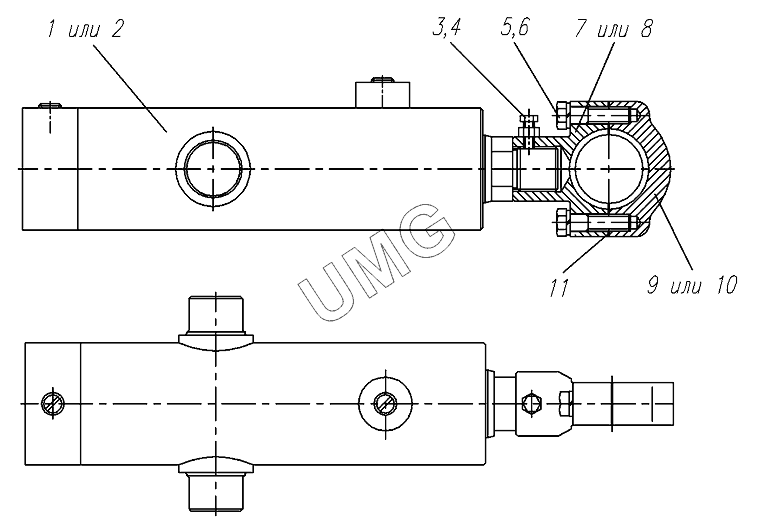

TG-180 (760-12). Гидроцилиндры 257.07.02.00.000 и -01
/14.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГЦ05-100х63.000-02TAS | Гидроцилиндр | |
| 2 | ГЦ05-100х63.000-03TAS | Гидроцилиндр | |
| 3 | БолтМ10х25 | Болт М10х25 | |
| 4 | ГайкаМ10 | Гайка М10 | |
| 5 | БолтМ16х65.10/9 | Болт М16х65.10/9 | |
| 6 | Шайба16.65Г | Шайба16.65Г | |
| 7 | 257.07.02.00.002 | Хомут | |
| 8 | 257.07.02.00.007 | Хомут | |
| 9 | 257.07.02.00.001 | Хомут | |
| 10 | 257.07.02.00.006 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка |
