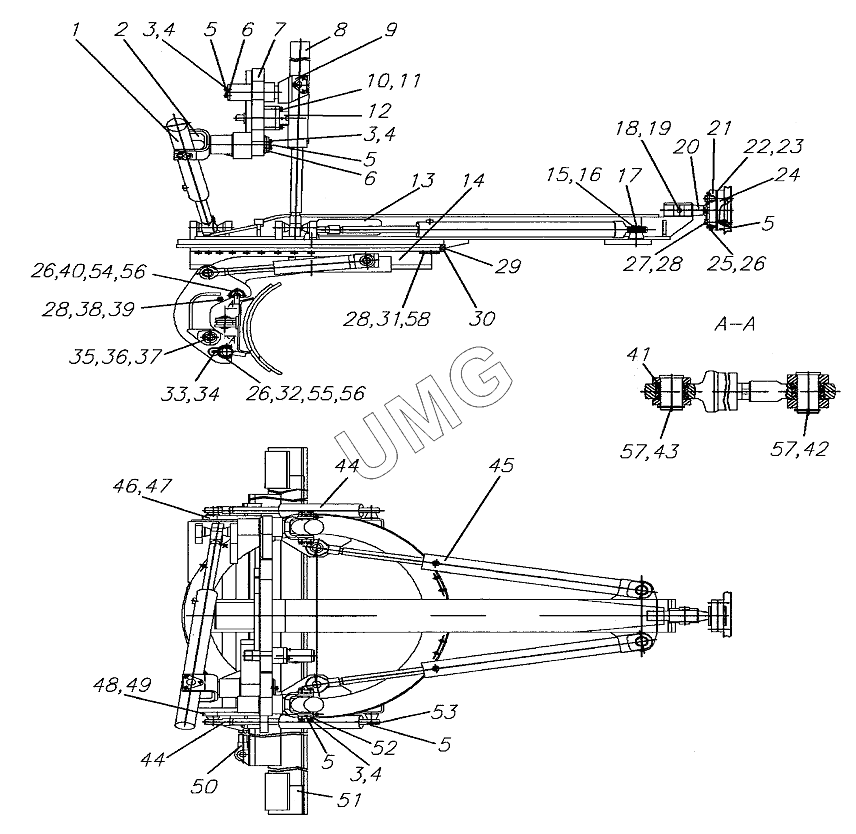

TG-180 (760-12). Оборудование рабочее 257.07.00.00.000-02
/13.gif)
1
2
3
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.07.02.00.000 | Гидроцилиндр | |
| 2 | 255.05.02.01.100-02 | Вилка | |
| 3 | БолтМ16х40 | Болт М16х40 | |
| 4 | Шайба16.65Г | Шайба16.65Г | |
| 5 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 6 | 255.05.02.01.007 | Крышка | |
| 7 | 257.07.03.00.000 | Кронштейн | |
| 8 | 257.07.02.00.000-01 | Гидроцилиндр | |
| 9 | 255.05.02.01.300 | Вилка | |
| 10 | БолтМ20х50 | Болт М20х50 | |
| 11 | Шайба20.65Г | Шайба 20.65Г | |
| 12 | 257.07.07.00.000 | Цилиндр фиксатора | |
| 13 | 257.07.01.00.000-01 | Рама тяговая | |
| 14 | 257.07.10.00.000 | Круг поворотный | |
| 15 | БолтМ8х20 | Болт | |
| 16 | Шайба8.65Г | Шайба 8.65Г | |
| 17 | 237.17.00.00.008 | Шайба | |
| 18 | 257.07.00.00.002 | Палец | |
| 19 | Шплинт8х45 | Шплинт 8х45 | |
| 20 | 257.07.00.00.001 | Шкворень | |
| 21 | 257.07.00.00.003 | Опора | |
| 22 | 257.07.00.00.005 | Прокладка | |
| 23 | 257.07.00.00.005-01 | Прокладка | |
| 24 | 257.07.00.00.004 | Опора | |
| 25 | БолтМ10х40 | Болт | |
| 26 | Шайба10.65Г | Шайба10.65Г | |
| 27 | БолтМ24х2х90 | Болт М24х2х90 | |
| 28 | Шайба24.65Г | Шайба | |
| 29 | 237.17.00.00.002 | Прокладка | |
| 30 | 257.07.00.00.011 | Сектор | |
| 31 | 237.17.00.00.007-01 | Болт | |
| 32 | 776.07.05.00.001 | Вкладыш | |
| 33 | ВинтВ.М10х45 | Винт В.М10х45 | |
| 34 | ГайкаМ10 | Гайка М10 | |
| 35 | 257.07.00.00.007 | Гайка | |
| 36 | 257.07.00.00.008 | Шайба | |
| 37 | Шплинт8х80.06 | Шплинт 8х80.06 | |
| 38 | 237.17.00.00.004 | Стяжка | |
| 39 | ГайкаМ24х2 | Гайка М24х2 | |
| 40 | 257.07.15.00.003 | Вкладыш | |
| 41 | 255.01.00.00.002 | Втулка | |
| 42 | 257.07.00.00.010 | Палец | |
| 43 | 257.07.00.00.010-01 | Палец | |
| 44 | ГЦ02-80х50х280ТУХЛ1 | Гидроцилиндр ГЦ02-80х50х280 Т УХЛ1 | |
| 45 | ГЦ02-100х50х1000Т | Гидроцилиндр | |
| 46 | 257.07.15.00.000 | Кронштейн | |
| 47 | 257.07.15.01.000 | Кронштейн | |
| 48 | 257.07.16.00.000 | Кронштейн | |
| 49 | 257.07.16.01.000 | Кронштейн | |
| 50 | ГЦ02-100х63х1400АТ | Гидроцилиндр | |
| 51 | 257.07.12.00.000 | Отвал | |
| 52 | 255.05.02.01.200 | Втулка | |
| 53 | В40 | Кольцо В40 | |
| 54 | 257.07.15.00.005 | Крышка | |
| 55 | 257.07.15.00.004 | Крышка | |
| 56 | БолтМ10х25 | Болт М10х25 | |
| 57 | В50 | Кольцо В50 | |
| 58 | 171.00.00.00.009 | Заглушка |
