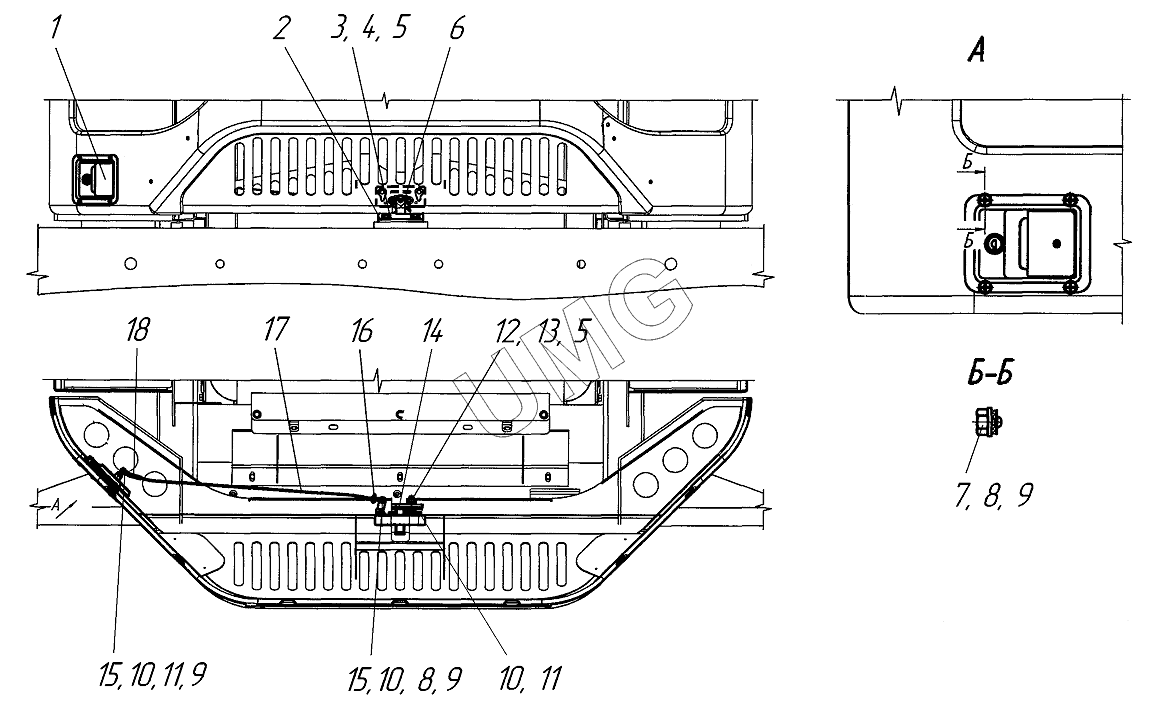

TG-180 (760-12). Установка замка капота 172.12.00.00.000
/11.gif)
1
2
3
4
5
5
6
7
8
8
9
9
9
10
10
10
11
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-50-412-10 | Замок | |
| 2 | 172.12.03.00.000 | Кронштейн | |
| 3 | БолтМ10-6gх20.88.016 | Болт М10-6gх20.88.016 | |
| 4 | Шайба10.65Г.016 | Шайба | |
| 5 | ШайбаС.10.02.Ст3сп.016 | Шайба С.10.02.Ст3сп.016 | |
| 6 | SOUTHCO | Замок роторный | |
| 7 | ВинтМ6х16.46.016 | Винт М6х16.46.016 | |
| 8 | ГайкаМ6.88.016 | Гайка М6.88.016 | |
| 9 | ШайбаС.6.02.Ст3сп.016 | Шайба С.6.02.Ст3сп.016 | |
| 10 | БолтМ6-6gх25.88.016 | Болт М6-6gх25.88.016 | |
| 11 | Шайба6.65Г.016 | Шайба 6.65Г.016 | |
| 12 | БолтМ10-6gх30.88.016 | Болт М10-6gх30.88.016 | |
| 13 | ГайкаМ10.88.016 | Гайка М10.88.016 | |
| 14 | 172.12.03.00.000 | Кронштейн | |
| 15 | 172.12.00.00.006 | Втулка | |
| 16 | DIN741 | Зажим троса | |
| 17 | 172.12.00.00.007 | Трос | |
| 18 | 264.08.00.00.006 | Втулка |
