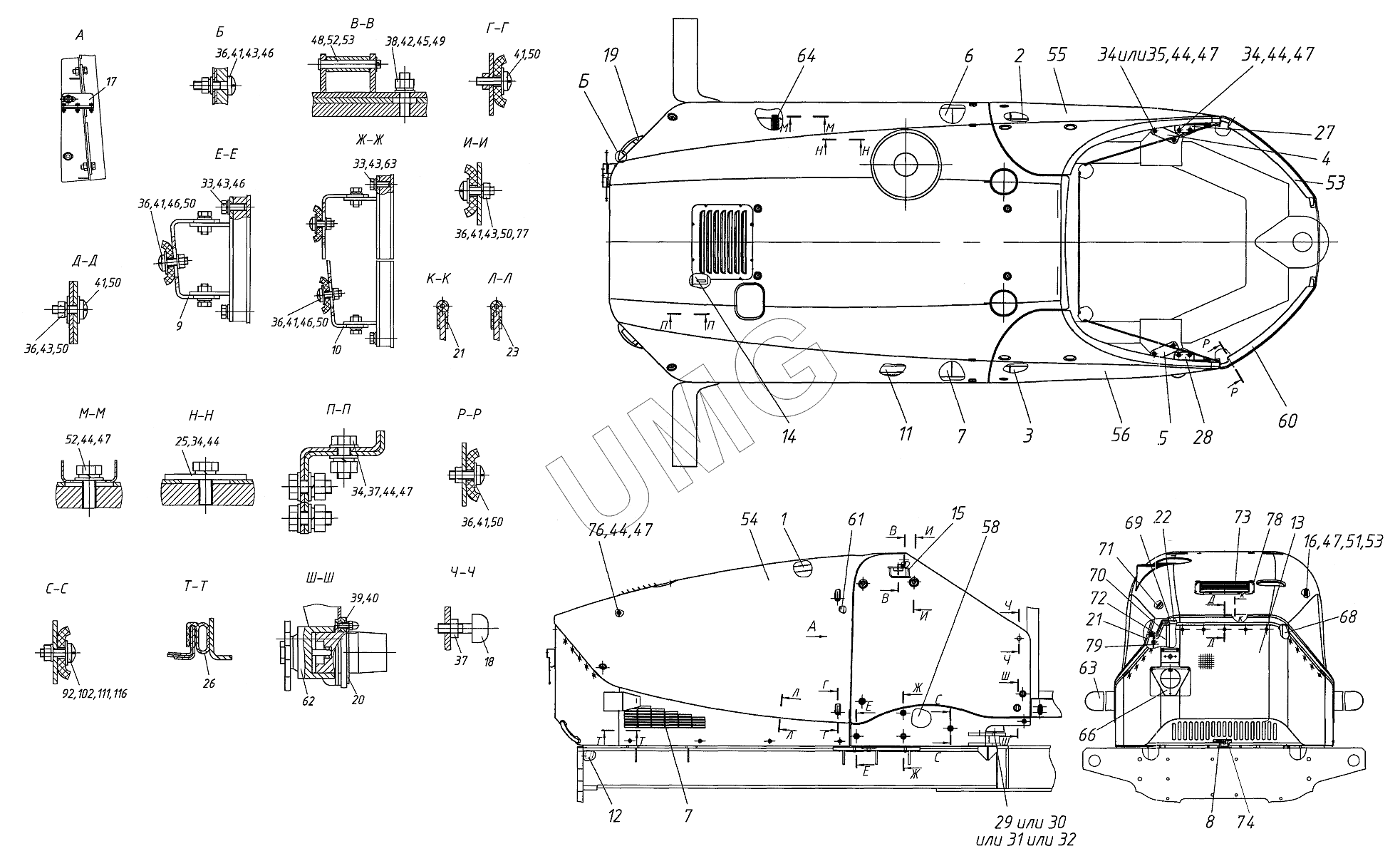

TG-180 (760-12). Облицовка 172.00.00.00.000-02
/7.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
27
28
29
30
31
32
33
33
34
34
34
34
35
36
36
36
36
36
36
37
37
38
39
40
41
41
41
41
41
41
41
42
43
43
43
43
43
44
44
44
44
44
44
46
46
46
46
47
47
47
47
47
47
48
49
49
50
50
50
50
50
50
50
51
52
52
53
53
53
54
55
56
58
60
61
62
63
63
64
66
68
69
70
71
72
73
74
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 172.01.00.00.000 | Каркас капота | |
| 2 | 172.02.00.00.000 | Каркас левый | |
| 3 | 172.03.00.00.000 | Каркас правый | |
| 4 | 172.06.00.00.000 | Кронштейн | |
| 5 | 172.07.00.00.000 | Кронштейн | |
| 6 | 172.25.00.00.000 | Облицовка левая | |
| 7 | 172.26.00.00.000 | Облицовка правая | |
| 8 | 172.12.00.00.000 | Установка замка капота | |
| 9 | 172.13.00.00.000 | Кронштейн | |
| 10 | 172.14.00.00.000 | Кронштейн | |
| 11 | 172.15.00.00.000 | Рамка | |
| 12 | 172.30.00.00.000 | Установка ремня капота | |
| 13 | 172.29.00.00.000 | Кожух | |
| 14 | 172.27.00.00.000 | Кронштейн | |
| 15 | 172.19.00.00.000 | Кронштейн | |
| 16 | 172.20.00.00.000 | Опора | |
| 17 | 172.21.00.00.000 | Кронштейн | |
| 18 | 172.12.02.00.000-01 | Амортизатор | |
| 19 | 312-20-02.40.100 | Поручень | |
| 20 | 172.00.00.00.005 | Шайба | |
| 21 | 172.00.00.00.006 | Уплотнитель | |
| 22 | 172.00.00.00.006-01 | Уплотнитель | |
| 23 | 172.00.00.00.006-02 | Уплотнитель | |
| 24 | 172.00.00.00.007 | Планка | |
| 25 | 172.00.00.00.016 | Шайба | |
| 26 | 172.00.00.00.017 | Уплотнитель | |
| 27 | 172.00.00.00.018 | Кронштейн | |
| 28 | 172.00.00.00.018-01 | Кронштейн | |
| 29 | 172.00.00.00.019 | Бонка | |
| 30 | 172.00.00.00.019-01 | Бонка | |
| 31 | 172.00.00.00.019-02 | Бонка | |
| 32 | 172.00.00.00.019-03 | Бонка | |
| 33 | БолтМ6х16 | Болт | |
| 34 | БолтМ10х25 | Болт М10х25 | |
| 35 | БолтМ10х40 | Болт | |
| 36 | ГайкаМ6 | Гайка | |
| 37 | ГайкаМ10 | Гайка М10 | |
| 38 | ГайкаМ16 | Гайка М16 | |
| 39 | ГайкаМ5 | Гайка | |
| 40 | ВинтМ5х25 | Винт | |
| 41 | ВинтМ6х25 | Винт | |
| 42 | ШпилькаМ16х45 | Шпилька | |
| 43 | Шайба6 | Шайба | |
| 44 | Шайба10 | Шайба | |
| 45 | Шайба16 | Шайба | |
| 46 | Шайба6 | Шайба | |
| 47 | Шайба10 | Шайба | |
| 48 | Шайба12 | Шайба | |
| 49 | Шайба16 | Шайба | |
| 50 | Шайба6 | Шайба | |
| 51 | Ось6х40 | Ось 6х40 | |
| 52 | Ось6х90 | Ось | |
| 53 | Шплинт3,2х25 | Шплинт 3,2х25 | |
| 54 | BRY.0021.00 | Облицовка капота верхняя | |
| 55 | BRY.0019.00 | Облицовка капота левая | |
| 56 | BRY.0020.00 | Облицовка капота правая | |
| 57 | BRY.0013.00 | Облицовка капота | |
| 58 | BRY.0014.00 | Облицовка капота правая нижняя BRY.0014.00 | |
| 59 | BRY.0016.00 | Облицовка передняя левая | |
| 60 | BRY.0017.00 | Облицовка передняя правая | |
| 61 | GS-28-500-CC-1700 | Пружина газовая | |
| 62 | ОА27801-70 | Замок удержания панели | |
| 63 | 172.10.00.00.000 | Установка кронштейнов фонарей задних | |
| 64 | 172.33.00.00.000 | Кронштейн инструментального ящика | |
| 65 | 172.34.00.00.000 | Установка пружин газовых | |
| 66 | 172.35.00.00.000 | Установка кронштейна номерного знака | |
| 67 | 172.21.00.00.000 | Кронштейн | |
| 68 | 172.00.00.00.021-01 | Кронштейн | |
| 69 | 172.00.00.00.024 | Прижим | |
| 70 | 172.00.00.00.026 | Уплотнитель | |
| 71 | 172.00.00.00.028 | Уплотнитель | |
| 72 | 172.00.00.00.030 | Уплотнитель | |
| 73 | 172.00.00.00.032 | Решетка | |
| 74 | 172.00.00.00.045 | Табличка | |
| 75 | БолтМ10х16 | Болт М10х16 | |
| 76 | БолтМ10х20 | Болт М10х20 | |
| 77 | ВинтМ6х50 | Винт М6х50 | |
| 78 | Саморез4,2х16 | Саморез с пресс-шайбой 4,2х16 оцинкованный острый |
