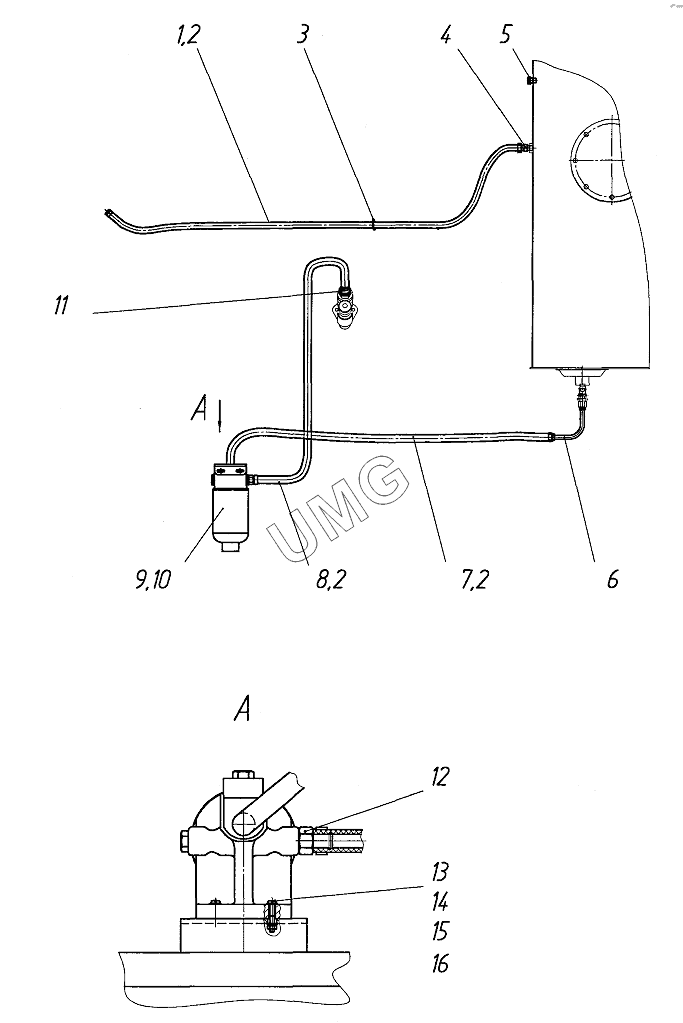

TG-180 (760-12). Система питания 780.22.05.00.000
/103.gif)
1
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 780.22.05.00.001 | Рукав | |
| 2 | NORMA12-22 | Хомут червячный | |
| 3 | Хомут300 | Хомут пластиковый 300 мм черный | |
| 4 | 780.22.05.00.007 | Ниппель | |
| 5 | 0.887.1035 | Пробка | |
| 6 | 250.02.08.09.000 | Трубка топливная | |
| 7 | 780.22.05.00.003 | Рукав 12х20 L=1900мм | |
| 8 | 771.02.05.00.003 | Рукав 12х20 L=800мм | |
| 9 | Хомут300 | Хомут пластиковый 300 мм черный | |
| 10 | FS1282VE | Фильтроэелемент FS1282VE | |
| 11 | 780.22.05.00.009 | Ниппель | |
| 12 | 780.22.05.00.010 | Нипель | |
| 13 | БолтМ10х30 | Болт М10х30 | |
| 14 | ГайкаМ10 | Гайка М10 | |
| 15 | ШайбаС.10.02 | Шайба | |
| 16 | Шайба10.65Г | Шайба10.65Г | |
| 17 | 38926465 | Головка фильтра |
