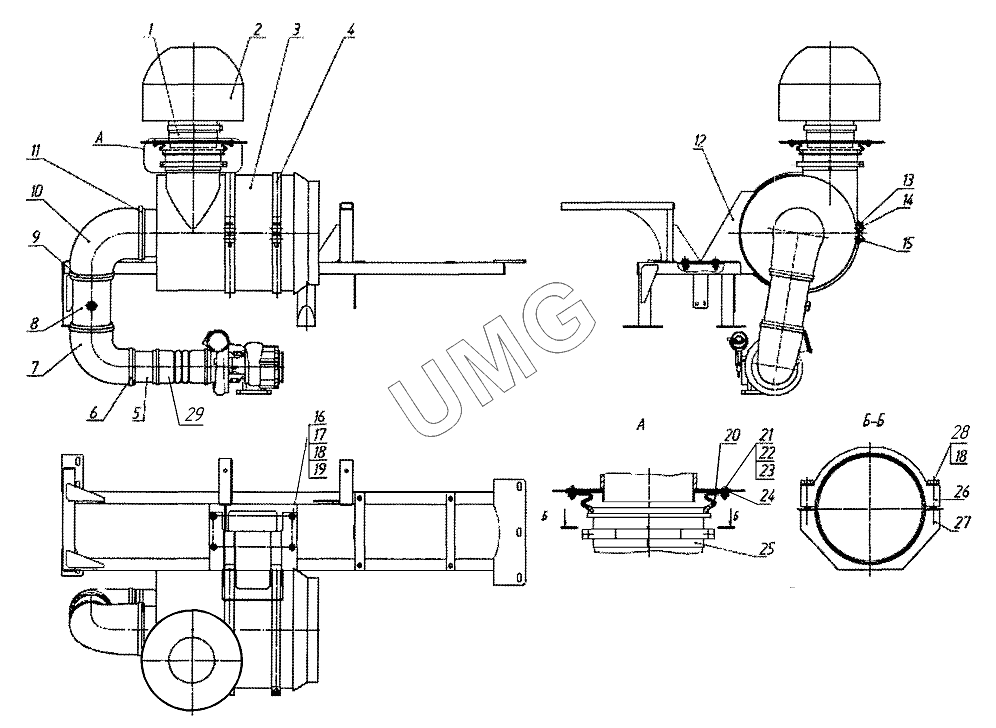

TG-180 (760-12). Установка воздухоочистителя 760.22.04.00.000-00
/102.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.22.04.00.500 | Переходник | |
| 2 | АР8410 | Моноциклон АР8410 | |
| 3 | ФВ725.1109510 | Фильтр воздушный ФВ725.1109510 | |
| 4 | 760.22.04.00.001 | Стяжка | |
| 5 | 760.22.04.00.009 | Переходник | |
| 6 | NORMA100-120 | Хомут червячный | |
| 7 | P121482 | Элемент фильтра | |
| 8 | 760.22.04.00.400 | Патрубок | |
| 9 | NORMA120-140 | Хомут червячный NORMA 120-140 | |
| 10 | 3316589 | Патрубок | |
| 11 | Robust162-174 | Хомут силовой одноболтовый | |
| 12 | 760.22.04.00.100 | Кронштейн | |
| 13 | БолтМ10х60 | Болт М10х60 | |
| 14 | 257.02.04.00.009 | Бонка | |
| 15 | 257.02.04.00.010 | Бонка | |
| 16 | БолтМ10х30 | Болт М10х30 | |
| 17 | ГайкаМ10 | Гайка М10 | |
| 18 | Шайба10.65Г | Шайба10.65Г | |
| 19 | ШайбаС.10 | Шайба С.10 | |
| 20 | 760.22.04.00.004 | Патрубок | |
| 21 | ВинтМ6х16 | Винт М6х16 | |
| 22 | ГайкаМ6 | Гайка | |
| 23 | Шайба6.65Г | Шайба | |
| 24 | 760.22.04.00.008 | Прокладка | |
| 25 | 760.22.04.00.005 | Переходник | |
| 26 | 760.22.04.00.007 | Хомут | |
| 27 | 760.22.04.00.006 | Хомут | |
| 28 | БолтМ10х65 | Болт | |
| 29 | Рукавd=100 | Рукав силиконовый |
