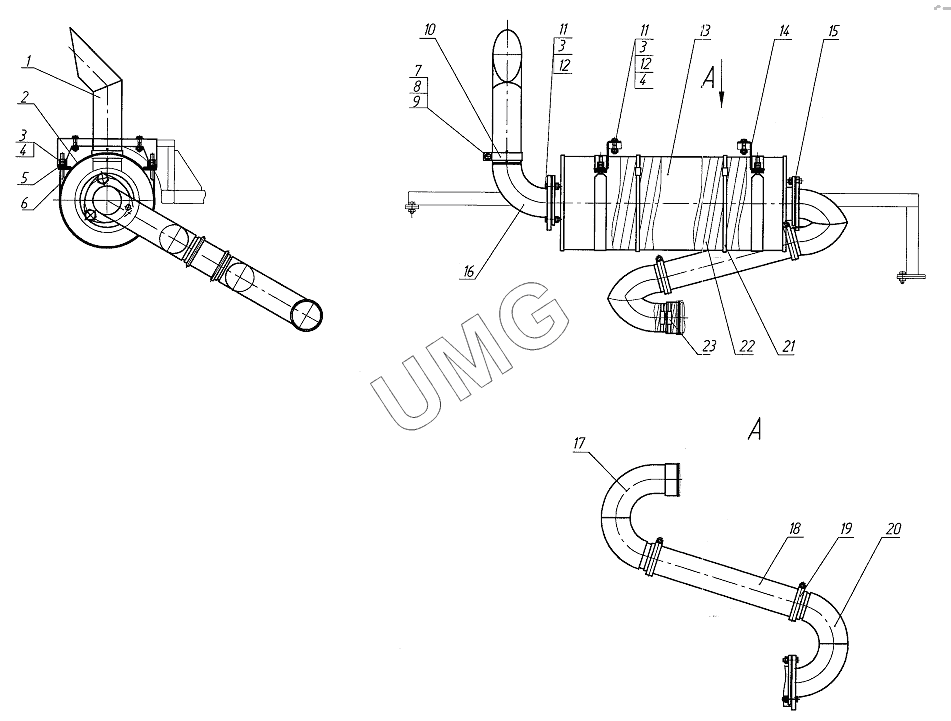

TG-180 (760-12). Установка глушителя 760.22.03.00.000
/101.gif)
1
2
3
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.02.03.09.000 | Труба съемная | |
| 2 | 257.02.03.00.006 | Скоба | |
| 3 | ГайкаМ10 | Гайка М10 | |
| 4 | Шайба10 | Шайба | |
| 5 | 257.02.03.00.007 | Прокладка | |
| 6 | 257.02.03.04.000 | Лента стяжная | |
| 7 | Шайба12.65Г | Шайба12.65Г | |
| 8 | ГайкаМ12 | Гайка М12 | |
| 9 | БолтМ12х40 | Болт М12х40 | |
| 10 | 286.02.03.00.002 | Хомут | |
| 11 | БолтМ10х40 | Болт | |
| 12 | Шайба10.65Г | Шайба10.65Г | |
| 13 | 4925-1201010 | Глушитель выпуска | |
| 14 | 760.02.03.00.002 | Кронштейн | |
| 15 | 257.02.03.00.002 | Прокладка | |
| 16 | 257.02.03.08.000-01 | Патрубок выходной | |
| 17 | 760.22.03.01.000 | Патрубок выпускной | |
| 18 | 760.02.03.00.001-06 | Металлорукав | |
| 19 | Robust80-85 | Хомут силовой одноболтовый | |
| 20 | 780.22.03.01.000 | Патрубок | |
| 21 | NORMA140-160/9C7W2 | Хомут червячный | |
| 22 | TITANIUMDEI010127 | Термолента | |
| 23 | NORMA80-100/9C7W2 | Хомут червячный |
