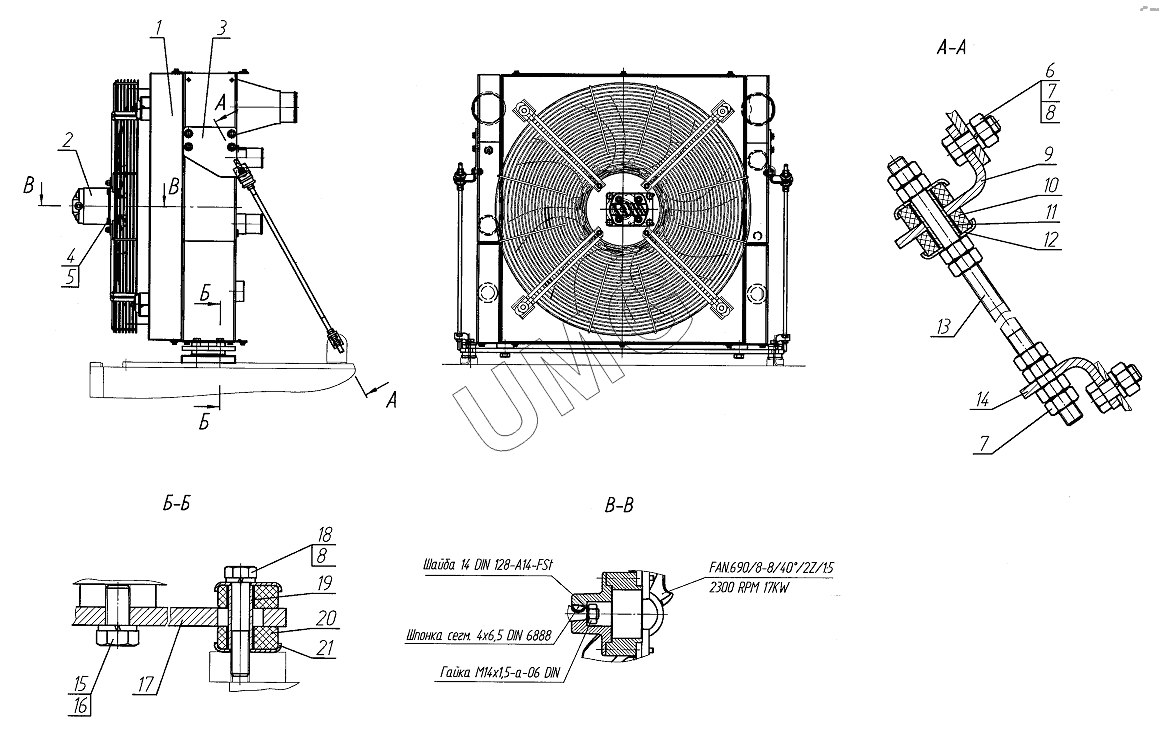

TG-180 (760-12). Блок радиаторов 760.22.02.01.000-04
/100.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C260SP160FR4815710004 | Теплообменник | |
| 2 | AZMN-22-025UCB20PX-S0077 | Мотор шестеренный | |
| 3 | 780.22.02.10.001 | Кронштейн | |
| 4 | БолтМ10х30 | Болт М10х30 | |
| 5 | Шайба10.65Г | Шайба10.65Г | |
| 6 | БолтМ12х30 | Болт М12х30 | |
| 7 | ГайкаМ12 | Гайка М12 | |
| 8 | Шайба12.65Г | Шайба12.65Г | |
| 9 | 770.22.02.01.004 | Уголок | |
| 10 | 225.02.00.00.001 | Прокладка | |
| 11 | 225.02.00.00.002-02 | Втулка | |
| 12 | 225.02.00.00.002-01 | Втулка | |
| 13 | 257.02.02.00.001-02 | Стяжка | |
| 14 | 770.22.02.01.003 | Уголок | |
| 15 | БолтМ16х30 | Болт М16х30 | |
| 16 | Шайба16.65Г | Шайба16.65Г | |
| 17 | 760.22.02.01.001 | Основание | |
| 18 | БолтМ12х65 | Болт М12х65 | |
| 19 | 225.02.00.00.003 | Чашка | |
| 20 | 225.02.04.00.004 | Подушка | |
| 21 | 225.02.04.00.003 | Накладка |
