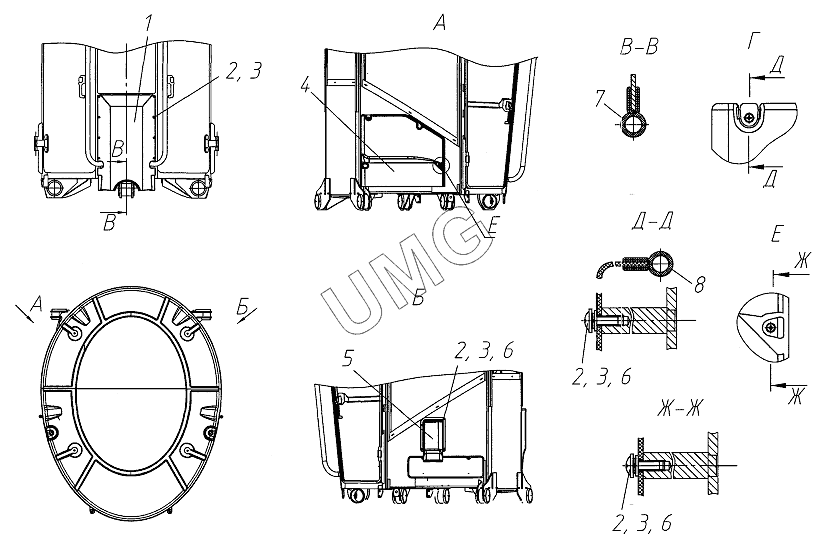

TG-180 (760-12). Установка кожуха 171.25.00.00.000
/92.gif)
1
2
2
2
2
3
3
3
3
4
5
6
6
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.25.01.00.000 | Кожух | |
| 2 | ВинтМ6х16.46.016 | Винт М6х16.46.016 | |
| 3 | Шайба6.65Г.016 | Шайба 6.65Г.016 | |
| 4 | 171.25.00.00.003 | Кожух | |
| 5 | 171.25.00.00.002 | Кожух | |
| 6 | ШайбаС.6.02.Ст3сп.016 | Шайба С.6.02.Ст3сп.016 | |
| 7 | 171.25.00.00.001 | Уплотнитель | |
| 8 | 171.25.00.00.004 | Уплотнитель |
