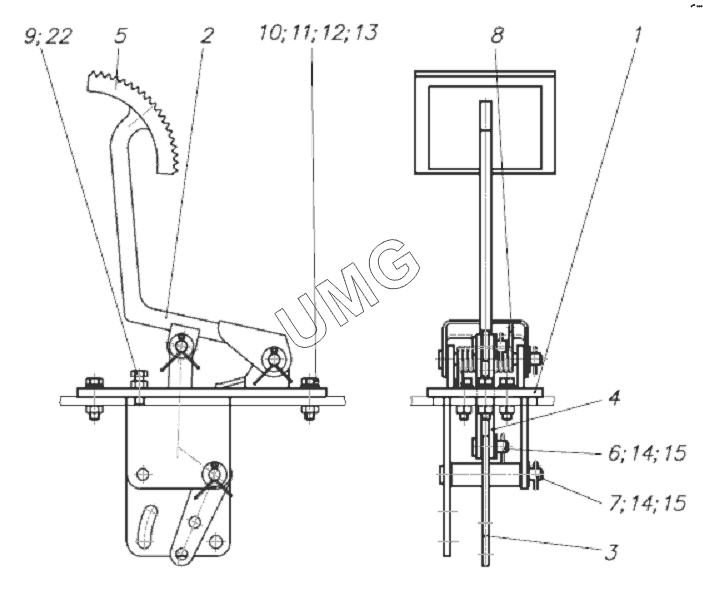

TG-180 (760-12). Педаль газа 171.03.01.00.000
/91.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.03.01.01.000 | Опора | |
| 2 | 171.03.01.03.000 | Педаль | |
| 3 | 257.04.09.03.000 | Рычаг | |
| 4 | 171.03.01.00.001 | Тяга | |
| 5 | 248.04.02.01.401 | Накладка | |
| 6 | 257.04.09.00.002 | Ось | |
| 7 | 257.04.09.00.002-01 | Ось | |
| 8 | 257.04.09.00.003 | Пружина | |
| 9 | БолтМ6х20 | Болт М6х20 | |
| 10 | БолтМ6х25 | Болт М 6х25 | |
| 11 | ГайкаМ6 | Гайка | |
| 12 | Шайба6.65Г | Шайба | |
| 13 | ШайбаС.6 | Шайба | |
| 14 | ШайбаС.8 | Шайба С.8 | |
| 15 | Шплинт2,5х16 | Шплинт 2,5х16 |
