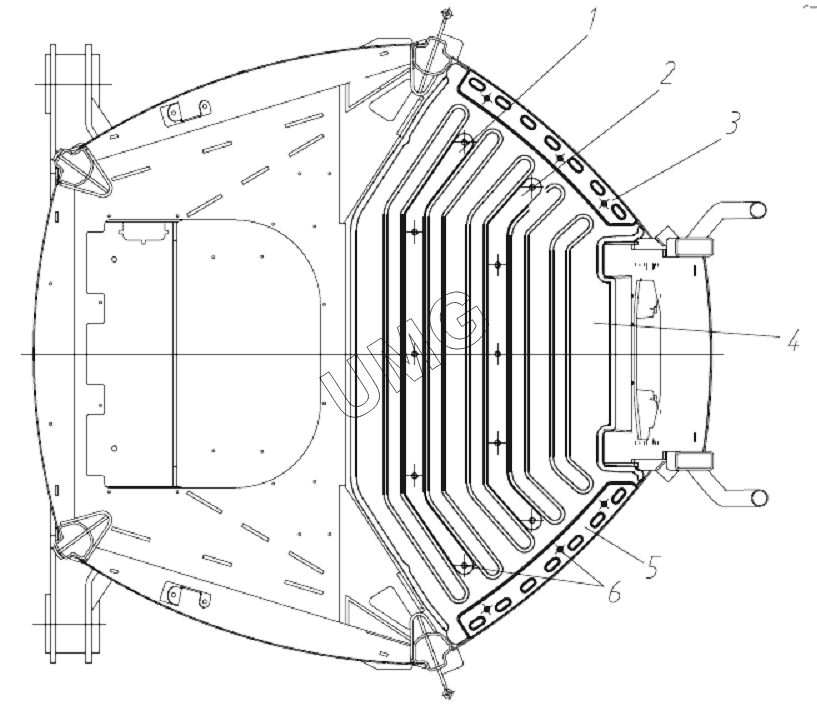

TG-180 (760-12). Установка шумоизоляционного коврика 171.01.07.00.000
/90.gif)
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.01.07.00.005 | Планка прижимная | |
| 2 | 171.01.07.00.003 | Планка прижимная | |
| 3 | 171.01.07.00.001 | Планка прижимная | |
| 4 | 171.01.07.00.007 | Ковер шумоизоляционный | |
| 5 | 171.01.07.00.001-01 | Планка прижимная | |
| 6 | ВинтВ.М6-6gх25.58.016 | Винт В.М6-6gх25.58.016 |
