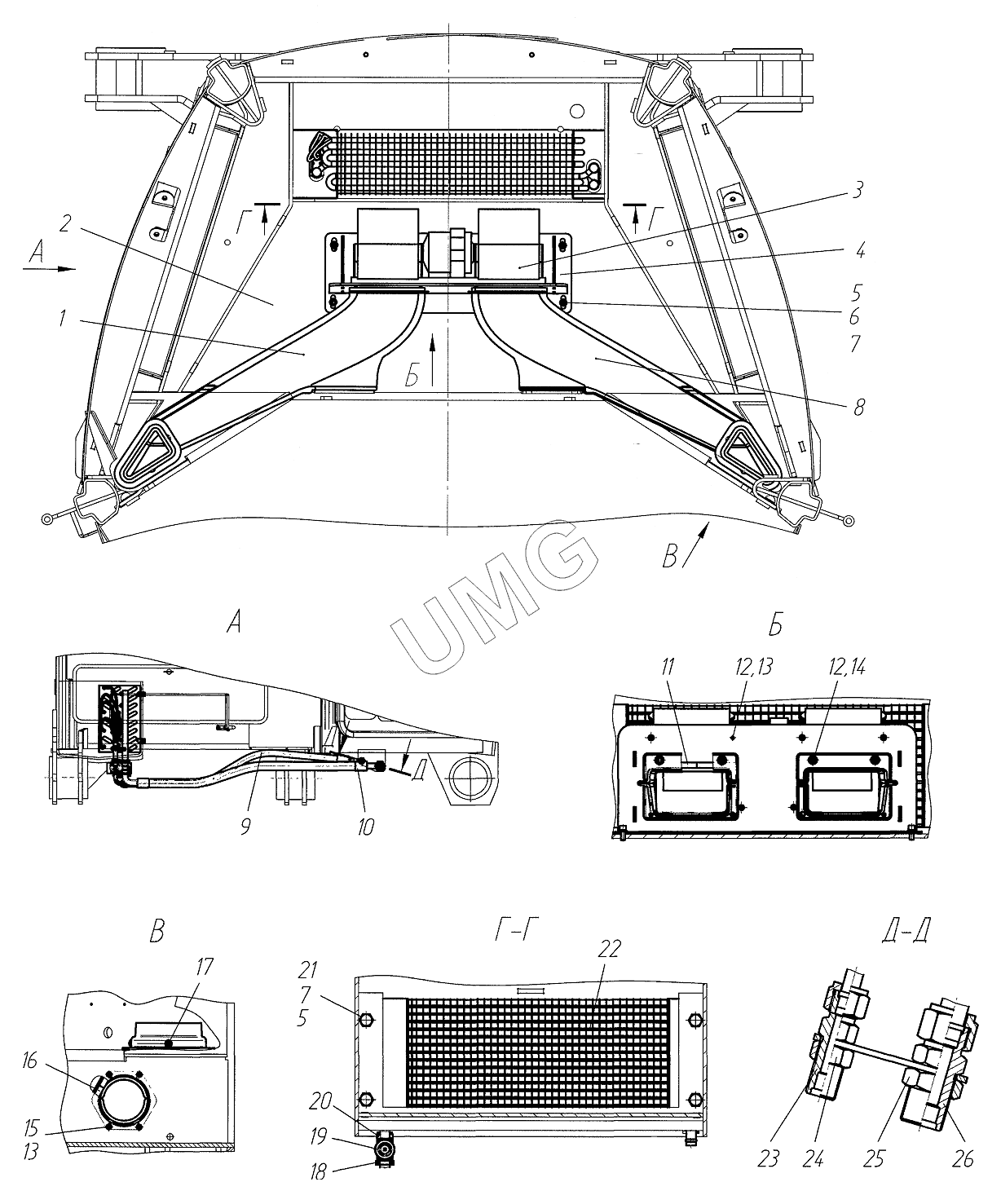

TG-180 (760-12). Установка воздушных каналов и теплообменника 171.01.03.00.000
/89.gif)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BRY.0095.00 | Канал воздушный нижний правый в сборе | |
| 2 | 171.01.03.02.000 | Установка теплоизоляции | |
| 3 | SPAL24B006-B39-22 | Вентилятор | |
| 4 | 171.01.03.01.000 | Кронштейн | |
| 5 | БолтМ6х20 | Болт М6х20 | |
| 6 | Шайба6.65Г | Шайба | |
| 7 | ШайбаС.6 | Шайба | |
| 8 | BRY.0094.00 | Канал воздушный нижний левый в сборе | |
| 9 | SE-1.06.04.203 | Хладонопровод разъем-испаритель | |
| 10 | SE-1.06.05.204 | Хладонопровод разъем-испаритель | |
| 11 | 171.01.03.00.001 | Прокладка | |
| 12 | ШайбаС.4 | Шайба С.4 | |
| 13 | ВинтМ4х8.88.016 | Винт М4х8.88.016 | |
| 14 | ВинтМ4х10.88.016 | Винт М4х10.88.016 | |
| 15 | ВинтВ.М4х25 | Винт | |
| 16 | 171.01.03.00.002 | Прокладка | |
| 17 | Саморез4,2х16 | Саморез с пресс-шайбой 4,2х16 оцинкованный острый | |
| 18 | ТРВSE-1.02.06.046 | Пластина | |
| 19 | SE-1.02.03.050 | Вентиль терморегулирующий | |
| 20 | SE-1.02.06.045 | Пластина | |
| 21 | ГайкаМ6 | Гайка | |
| 22 | SE-1.04.06.010 | Теплообменник | |
| 23 | SE-1.04.05.023 | Переходник | |
| 24 | SE-1.04.05.025 | Гайка | |
| 25 | SE-1.04.05.026 | Гайка | |
| 26 | SE-1.04.05.024 | Переходник |
