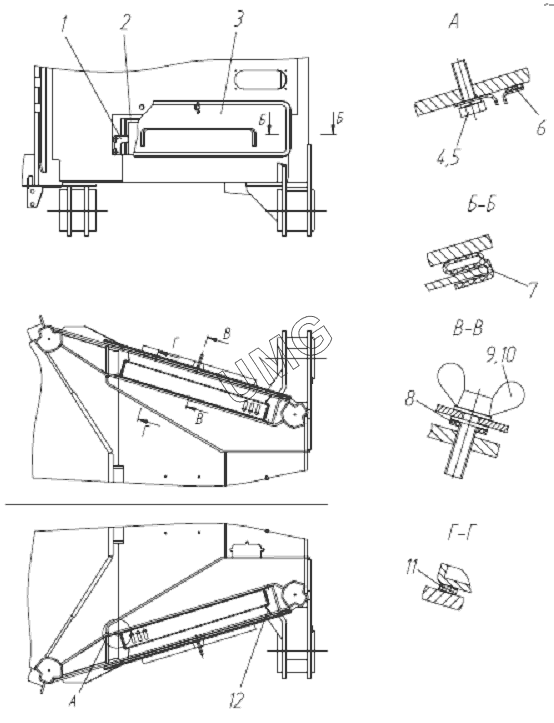

TG-180 (760-12). Установка воздушных фильтров 171.01.17.00.00
/88.gif)
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.01.17.00.001-01 | Кронштейн | |
| 2 | 08619 | Фильтр воздушный климатконтроля 08619 | |
| 3 | 171.01.17.02.000 | Крышка воздушного фильтра | |
| 4 | БолтМ6-6gх20 | Болт М6-6gх20 | |
| 5 | Шайба6.65Г | Шайба | |
| 6 | 171.01.17.00.005 | Прокладка | |
| 7 | 171.01.17.00.003 | Уплотнитель | |
| 8 | 171.01.17.00.004 | Кольцо | |
| 9 | ШайбаС.8.02.Ст3сп | Шайба | |
| 10 | ВинтМ8х30 | Винт М8х30 | |
| 11 | 171.01.17.00.006 | Прокладка | |
| 12 | 171.01.17.00.001 | Кронштейн |
