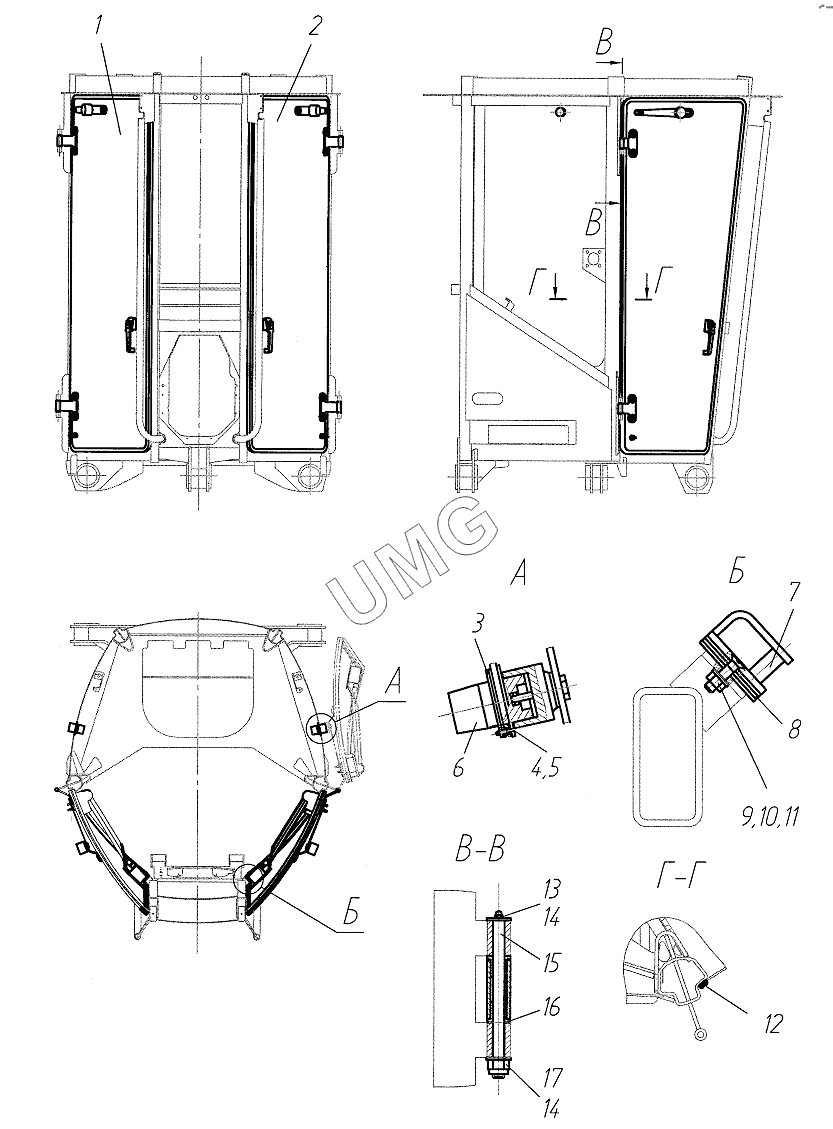

TG-180 (760-12). Установка дверей 171.01.10.00.000
/84.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BRY.0093.00 | Дверь правая в сборе | |
| 2 | BRY.0092.00 | Дверь левая в сборе | |
| 3 | 172.00.00.00.005 | Шайба | |
| 4 | ВинтВ.М5х25 | Винт В.М 5х25 | |
| 5 | ГайкаМ5 | Гайка | |
| 6 | ОА27801-70 | Замок удержания панели | |
| 7 | 171.01.10.02.000 | Кронштейн | |
| 8 | 171.01.10.00.002 | Прокладка | |
| 9 | ВинтВ.М6х25 | Винт | |
| 10 | ГайкаМ6 | Гайка | |
| 11 | ШайбаС.6 | Шайба | |
| 12 | KIMTEC | Уплотнитель самоклеящийся | |
| 13 | ГайкаМ10 | Гайка М10 | |
| 14 | ШайбаС.10 | Шайба С.10 | |
| 15 | 171.01.10.00.001 | Ось | |
| 16 | BRY.0137.00 | Втулка | |
| 17 | М10.88.016DIN982 | Гайка |
