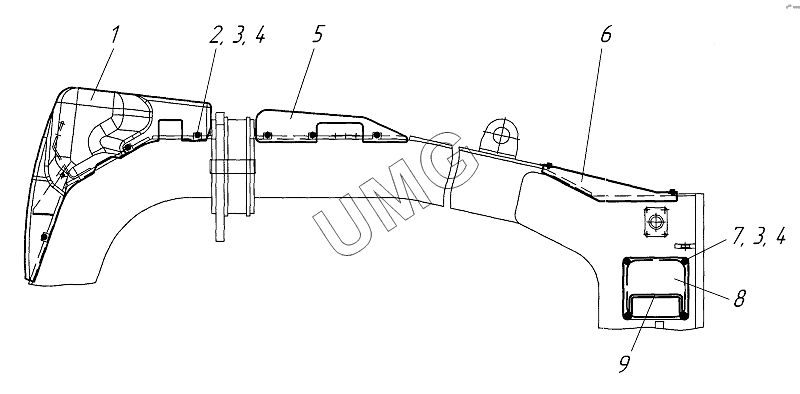

TG-180 (760-12). Установка кожухов 760.27.00.00.000-02
/5.gif)
1
2
3
3
4
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.27.00.00.002 | Кожух | |
| 2 | БолтМ8х20 | Болт | |
| 3 | Шайба8.65Г | Шайба 8.65Г | |
| 4 | ШайбаС.8.02.Ст3сп.016 | Шайба С.8.02.Ст3сп.016 | |
| 5 | 730.27.00.00.003 | Кожух | |
| 6 | 257.27.05.00.000 | Кожух | |
| 7 | БолтМ8х12 | Болт | |
| 8 | 760.27.00.00.004 | Кожух | |
| 9 | 730.27.00.00.001-03 | Окантовка |
