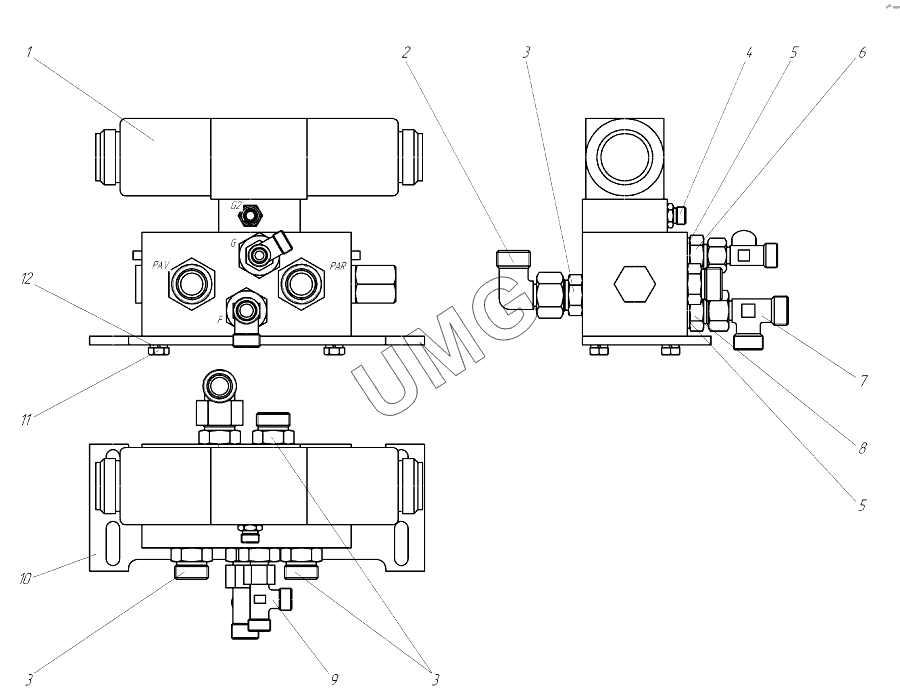

TG-200 (770.исп.11). Клапан свободного вращения 257.12.04.00.000
/73.gif)
1
2
3
3
3
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | VDF-H15-1-143-2D4-44-000000 | Клапан свободного вращения VDF-H15-1-143-2D4-44-000000 | |
| 2 | TN119-20S | Адаптер TN119-20S | |
| 3 | TN92GG-20SM | Адаптер TN92GG-20SM | |
| 4 | TN92GG-10LR | Адаптер | |
| 5 | Прокладка27М3 | Прокладка 27М3 | |
| 6 | 257.12.04.00.002 | Штуцер | |
| 7 | TN121-18L | Адаптер TN121-18L | |
| 8 | 257.12.04.00.003 | Штуцер | |
| 9 | TN121-15L | Адаптер | |
| 10 | 257.12.04.00.004 | Планка | |
| 11 | БолтМ10х20 | Болт М10х20 | |
| 12 | Шайба1065Г | Шайба 10 65Г |
