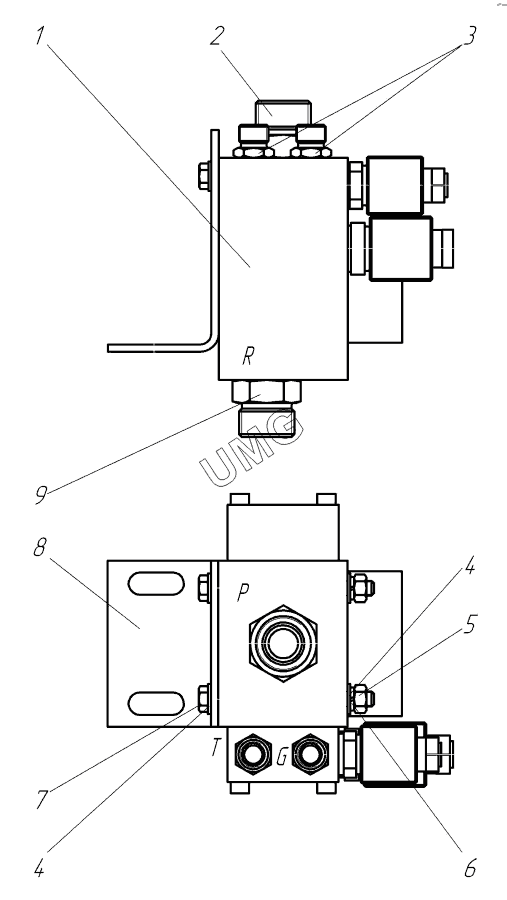

TG-200 (770.исп.11). Делитель потока 257.12.03.00.000
/72.gif)
1
2
3
4
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | VQD-H20-050-050-41030-0000 | Делитель потока VQD-H20-050-050-41030-0000 | |
| 2 | TN92GG-20SR | Адаптер TN92GG-20SR | |
| 3 | TN92GG-10LR | Адаптер | |
| 4 | ШайбаС10 | Шайба | |
| 5 | ГайкаМ10 | Гайка М10 | |
| 6 | Шайба1065Г | Шайба 10 65Г | |
| 7 | БолтМ10х90 | Болт М10х90 | |
| 8 | 257.12.03.00.001 | Кронштейн | |
| 9 | TN92GG-20SR1/2 | Адаптер TN92GG-20SR1/2 |
