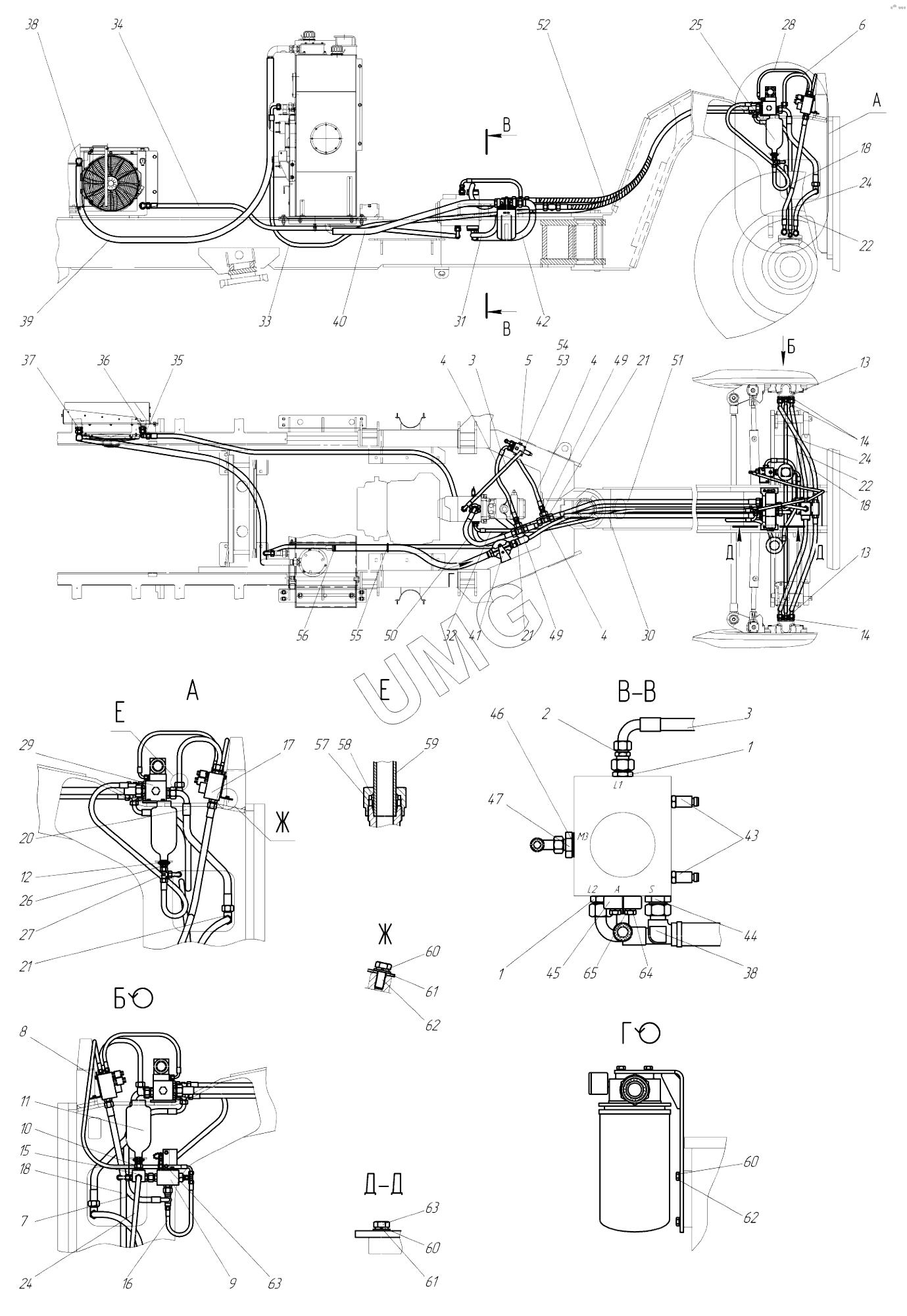

TG-200 (770.исп.11). Гидросистема переднего моста 771.12.00.00.000
/71.gif)
1
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
18
20
21
21
21
22
22
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
49
49
50
51
52
53
54
55
56
57
58
59
60
60
60
61
61
62
62
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TN92-22L-11/16-12UN | Адаптер | |
| 2 | TN132А-22/15L | Адаптер | |
| 3 | РВД12.28.850.М22х1,5.0/90 | РВД | |
| 4 | РВД12.42.650.М24х1,5.0/90 | РВД 12.42.650.М24х1,5.0/90 | |
| 5 | 761.12.03.00.000 | Клапан промывочный | |
| 6 | 257.12.09.00.000 | Труба | |
| 7 | РВД16.25.1000.М26х1,5.0/90 | РВД 16.25.1000.М26х1,5.0/90 | |
| 8 | РВД8.35.1150.М16х1,5.0/90 | РВД | |
| 9 | 257.12.06.00.000 | Клапан предохранительный | |
| 10 | TN126АGG-18LM | Адаптер TN126АGG-18LM | |
| 11 | ACCU-1,5L-0,5bar–M33-M22 | Аккумулятор ACCU-1,5L-0,5 bar – M33-M22 | |
| 12 | ГайкаМ33х1,5 | Гайка М33х1,5 | |
| 13 | TN92-15L-3/4-16UNF | Адаптер | |
| 14 | TN92-20S-11/16-12UN | Адаптер | |
| 15 | 257.12.07.00.000 | Коллектор | |
| 16 | РВД8.35.450.М16х1,5 | РВД | |
| 17 | 257.12.03.00.000 | Делитель потока | |
| 18 | РВД20.42.1350.М30х2.0/90.СП | РВД 20.42.1350.М30х2.0/90.СП | |
| 19 | РВД20.42.1000.М30х2.0/90.СП | РВД 20.42.1000.М30х2.0/90.СП | |
| 20 | РВД20.42.600.М30х2.0/90 | РВД 20.42.600.М30х2.0/90 | |
| 21 | TN100-20S | Адаптер | |
| 22 | РВД20.42.950.М30х2.0/90.СП | РВД 20.42.950.М30х2.0/90.СП | |
| 23 | РВД12.28.850.М22х1,5.90/90 | РВД | |
| 24 | РВД12.28.1250.М22х1,5.0/90 | РВД | |
| 25 | ACCU-1,5L-8bar–M33-M22 | Аккумулятор ACCU-1,5L-8 bar – M33-M22 | |
| 26 | TN92GG-15LM22x1,5 | Адаптер TN92GG-15LM22x1,5 | |
| 27 | TN121-15L | Адаптер | |
| 28 | РВД8.35.650.М16х1,5.0/90 | РВД 8.35.650.М16х1,5.0/90 | |
| 29 | 257.12.04.00.000 | Клапан свободного вращения в сборе | |
| 30 | РВД20.42.5000.М30х2 | РВД 20.42.5000.М30х2 | |
| 31 | РВД20.42.650.М30х2.фл.1.6000psi.0/90 | РВД 20.42.650.М30х2.фл.1.6000psi.0/90 | |
| 32 | РВД12.28.5150.М22х1,5.0/90 | РВД 12.28.5150.М22х1,5.0/90 | |
| 33 | РВД16.25.8200.М26х1,5 | РВД 16.25.8200.М26х1,5 | |
| 34 | РВД20.22.2800.М30х2.0/90 | РВД 20.22.2800.М30х2.0/90 | |
| 35 | TN119-22L | Адаптер TN119-22L | |
| 36 | TN92GG-22LR1 | Адаптер TN92GG-22LR1 | |
| 37 | TN92GG-28LR | Адаптер TN92GG-28LR | |
| 38 | 257.12.08.00.000 | Угольник | |
| 39 | 771.12.00.00.003 | Рукав 32х43-1,6 | |
| 40 | 771.12.00.00.002 | Рукав 32х43-1,6 | |
| 41 | 761.12.01.00.000 | Фильтр всасывающий | |
| 42 | 771.12.00.00.001 | Рукав 32х43-1,6 | |
| 43 | PRES-SENSOR-600B-MH2-9/16 | Датчик давления PRES-SENSOR-600B-MH2-9/16 | |
| 44 | TN92-28L-15/16-12U | Адаптер TN92-28L-15/16-12UN | |
| 45 | DB-6000-1-U | Полуфланец DB-6000-1-U | |
| 46 | Прокладка33М3 | Прокладка | |
| 47 | 257.12.00.00.008 | Штуцер | |
| 48 | РВД20.42.450.М30х2.фл.1.6000psi.0/90 | РВД 20.42.450.М30х2.фл.1.6000psi.0/90 | |
| 49 | TN132А-20/16S | Адаптер TN132А-20/16S | |
| 50 | РВД12.42.800.М24х1,5.0/90 | РВД 12.42.800.М24х1,5.0/90 | |
| 51 | РВД20.42.4800.М30х2 | РВД 20.42.4800.М30х2 | |
| 52 | СпиральSAFEPLAST32 | Спираль гибкая SAFEPLAST 32 черного цвета | |
| 53 | ВинтВ.М5х45 | Винт | |
| 54 | Шайба565Г | Шайба 5 65Г | |
| 55 | Хомут7,6х400 | Хомут-стяжка 7,6х400 | |
| 56 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | |
| 57 | TN81-20S | Гайка накидная TN81-20S | |
| 58 | КольцоврезноеTN88-20S | Кольцо врезное TN88-20S | |
| 59 | 257.12.09.00.001 | Труба | |
| 60 | Шайба865Г | Шайба | |
| 61 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 62 | БолтМ8х20 | Болт | |
| 63 | БолтМ8х25 | Болт | |
| 64 | Шайба1265Г | Шайба 12 65Г | |
| 65 | 271.45.00.00.026 | Болт |
