TG-200 (770.исп.11). Установка климатическая 760.31.00.00.000-01
/94.gif)
1
2
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
24
25

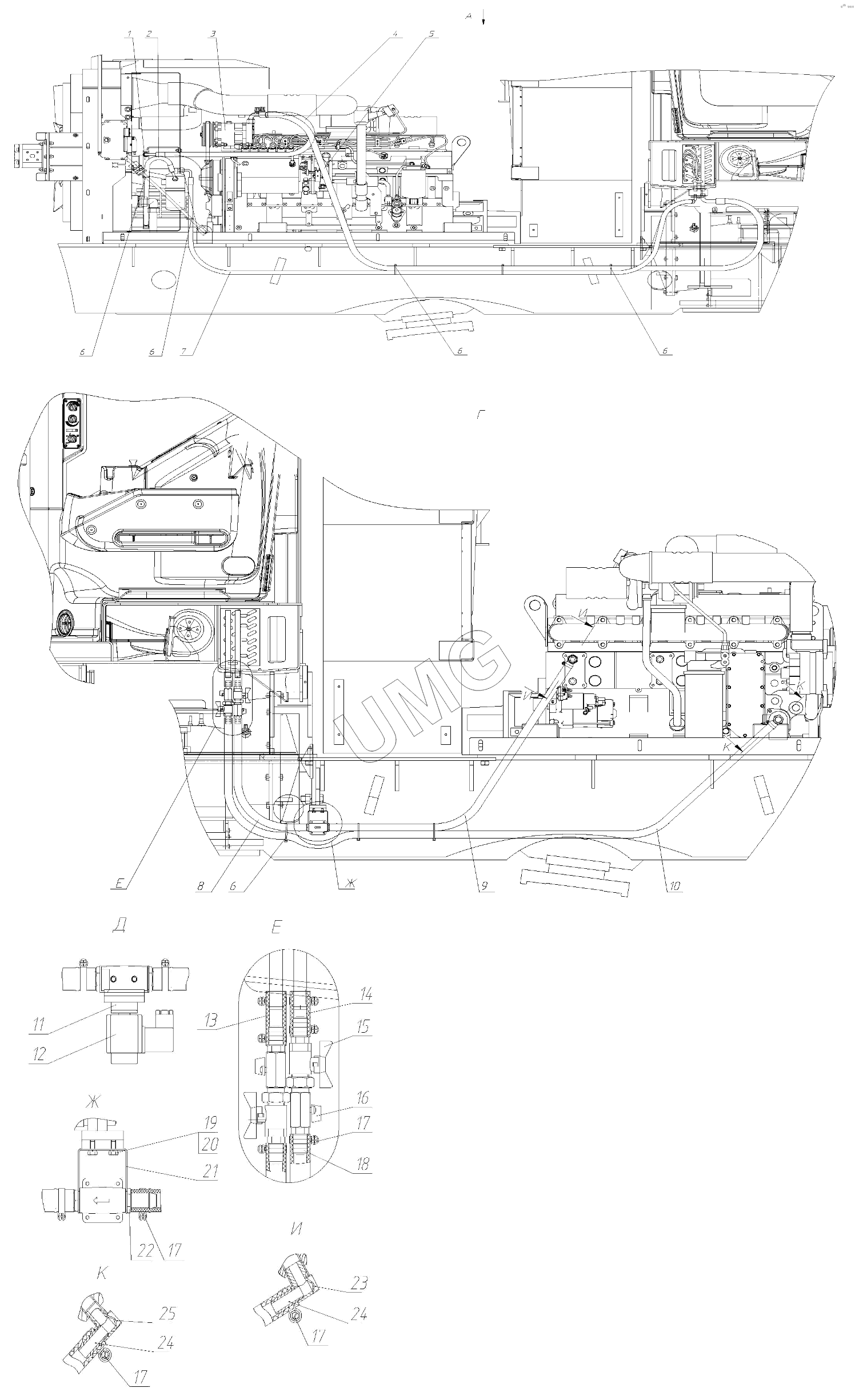

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.31.03.00.000-01 | Установка конденсатора | |
| 2 | SE-1.06.03.198 | Хладонопровод конденсатор-ресивер 90°х90° L=600 мм SE-1.06.03.198 | |
| 3 | 780.31.01.00.000 | Установка компрессора | |
| 4 | SE-1.06.02.198 | Хладонопровод компрессор-конденсатор 90°х90° L=700 мм SE-1.06.02.198 | |
| 5 | SE-1.06.05.198 | Хладонопровод испаритель компрессор 90°(б/г)х90° R134а L=3000 мм SE-1.06.05.198 | |
| 6 | Хомут | Хомут пластиковый | |
| 7 | SE-1.06.04.198 | Хладонопровод ресивер-испаритель 90°х90° (б/г) L=2600 мм SE-1.06.04.198 | |
| 8 | 780.31.00.00.006 | Рукав | |
| 9 | 780.31.00.00.004 | Рукав | |
| 10 | 780.31.00.00.005 | Рукав | |
| 11 | EV250BG1/2Ё032U5252 | Клапан соленоидный EV250B G 1/2Ё 032U5252 | |
| 12 | Danfoss018F7397 | Катушка 24V 18Bт Danfoss 018F7397 | |
| 13 | 780.31.00.00.003 | Рукав | |
| 14 | 780.31.00.00.002 | Рукав | |
| 15 | VALTECBT00000012 | Кран шаровый VALTEC BT00000012 | |
| 16 | VALTECBTM0012 | Кран шаровый VALTEC BTM0012 | |
| 17 | Robust23-25 | Хомут силовой одноболтовый | |
| 18 | VALTECФМ00151216 | Штуцер VALTEC ФМ00151216 | |
| 19 | БолтМ6х12 | Болт М6х12 | |
| 20 | Шайба665Г | Шайба 6 65Г | |
| 21 | SE-1.02.06.037 | Кронштейн крепления клапана SE-1.02.06.037 | |
| 22 | 780.31.00.00.001 | Ниппель | |
| 23 | 730.31.00.00.005 | Переходник | |
| 24 | 730.31.00.00.006 | Ниппель | |
| 25 | 730.31.00.00.004 | Переходник |
