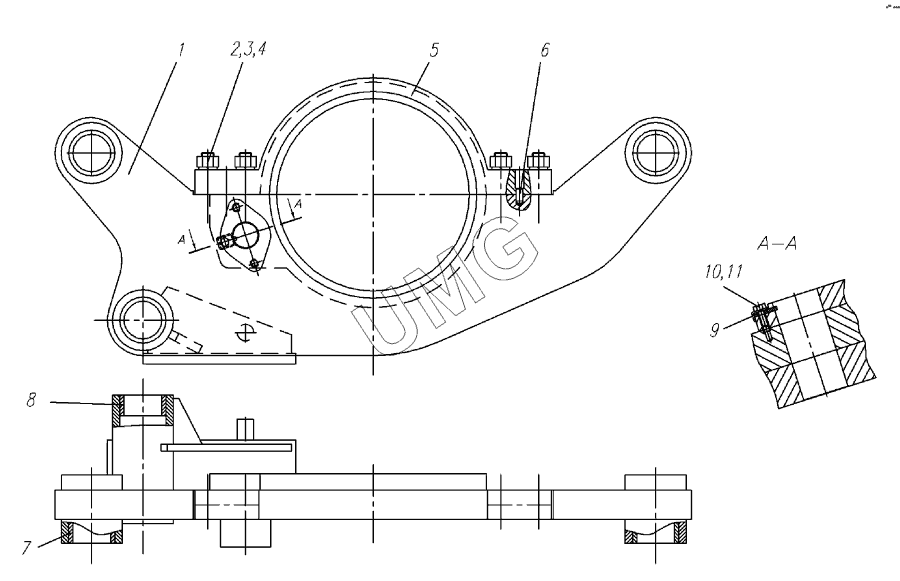

TG-200 (770.исп.11). Кронштейн 257.07.03.00.000
/5.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.07.03.01.000 | Рычаг | |
| 2 | 257.07.03.00.002 | Шпилька | |
| 3 | 99401353 | Гайка М30х2 | |
| 4 | 99502057 | Шайба 30.65Г | |
| 5 | 257.07.03.02.000 | Крышка | |
| 6 | 225.81.01.02.001 | Штифт | |
| 7 | 255.01.05.00.002 | Втулка | |
| 8 | 257.07.03.00.001 | Втулка | |
| 9 | 257.07.03.00.004 | Шпонка | |
| 10 | БолтM12-6gx30.58.016 | Болт M12-6gx30.58.016 | |
| 11 | 99511024 | Шайба 12.02.Ст3кп.06 |
