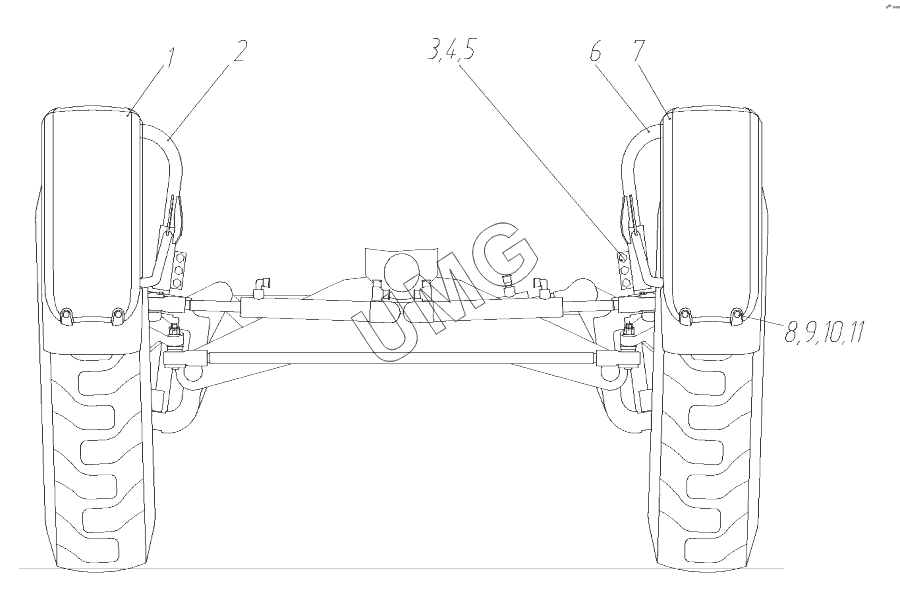

TG-200 (770.исп.11). Установка крыльев передних 770.47.00.00.000-01
/79.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 751.47.00.00.001-01 | Крыло переднее | |
| 2 | 770.47.02.00.000-01 | Каркас крыла | |
| 3 | БолтМ16х60 | Болт М16х60 | |
| 4 | ГайкаМ16 | Гайка М16 | |
| 5 | Шайба16.65Г | Шайба16.65Г | |
| 6 | 770.47.02.00.000 | Каркас крыла | |
| 7 | 751.47.00.00.001 | Крыло переднее | |
| 8 | ВинтМ6х25 | Винт | |
| 9 | ГайкаМ6 | Гайка | |
| 10 | Шайба6.65Г | Шайба | |
| 11 | 6.А2.016DIN9021 | Шайба плоская увеличенная 6.А2.016 DIN 9021 |
