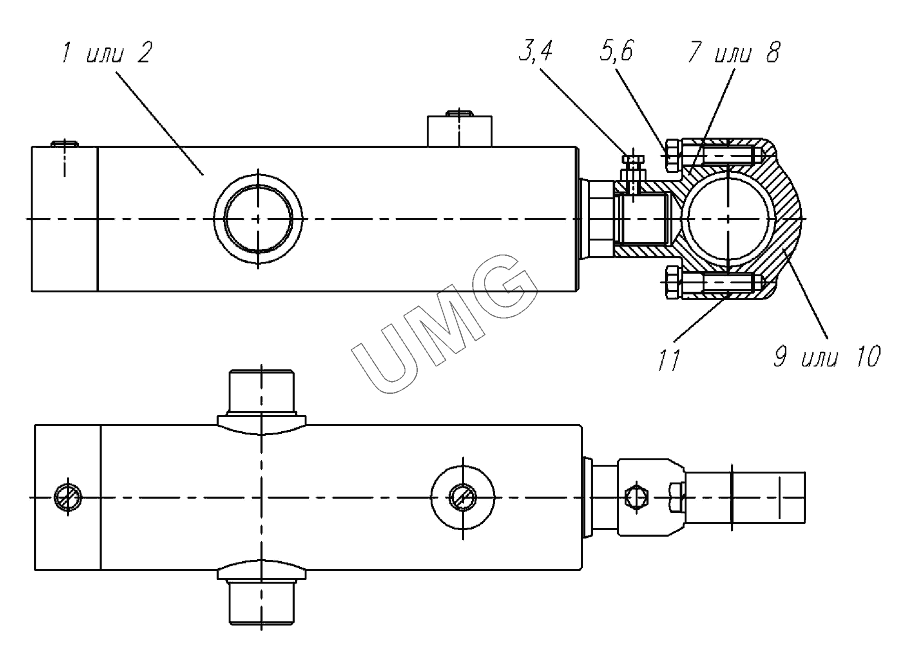

TG-200 (770.исп.11). Гидроцилиндр 257.07.02.00.000
/4.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.07.02.00.000 | Гидроцилиндр | |
| 2 | 257.07.02.00.000-01 | Гидроцилиндр | |
| 3 | БолтM10-6gx25.58.016 | Болт M10-6gx25.58.016 | |
| 4 | ГайкаМ10-6Н.5.016 | Гайка | |
| 5 | БолтM16-6gx65.109.40X.016 | Болт M16-6gx65.109.40X.016 | |
| 6 | 99502026 | Шайба 10 65Г | |
| 7 | 257.07.02.00.002 | Хомут | |
| 8 | 257.07.02.00.007 | Хомут | |
| 9 | 257.07.02.00.001 | Хомут | |
| 10 | 257.07.02.00.006 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка |
