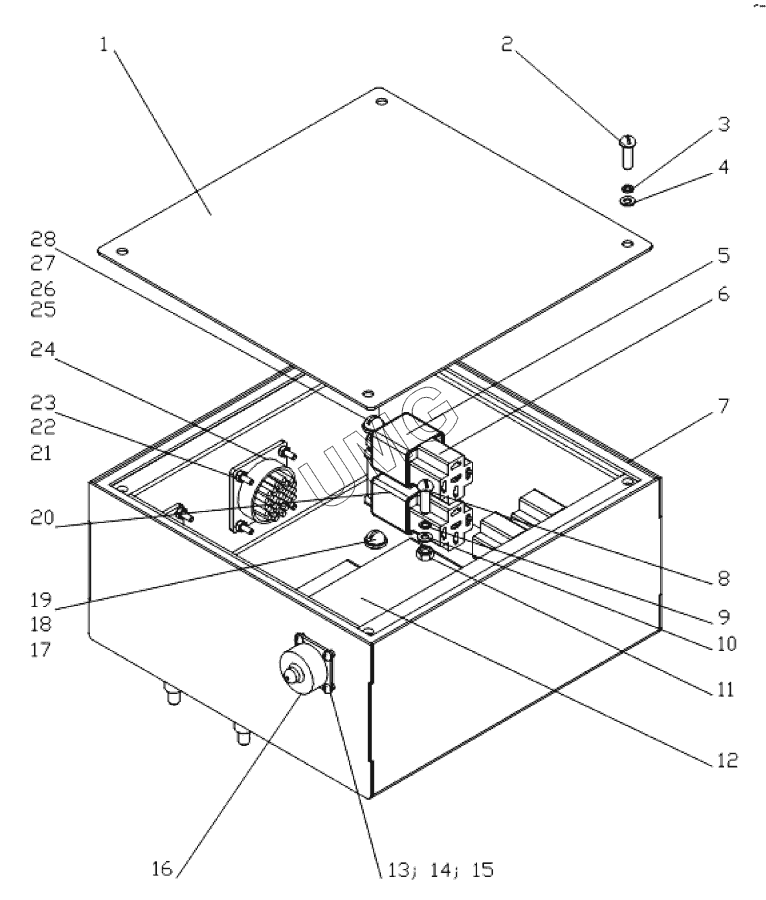

TG-200 (770.исп.11). Блок переднего моста 761.19.01.00.000
/66.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 761.19.01.02.000 | Крышка | |
| 2 | ВинтВ.М5х16 | Винт | |
| 3 | Шайба565Г | Шайба 5 65Г | |
| 4 | ШайбаС5 | Шайба | |
| 5 | Реле901.3747 | Реле 901.3747 | |
| 6 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 7 | 761.19.01.01.000 | Корпус | |
| 8 | ВинтВ.М5х16 | Винт | |
| 9 | Шайба565Г | Шайба 5 65Г | |
| 10 | ШайбаС5 | Шайба | |
| 11 | ГайкаМ5 | Гайка | |
| 12 | A42959U | Контроллер SD-EASY-EXTENDED | |
| 13 | ВинтВ.М3х14 | Винт | |
| 14 | Шайба365Г | Шайба | |
| 15 | ГайкаМ3 | Гайка | |
| 16 | А5О515H | Коннектор ввода данных KIT-CONNECTOR-M-COM-SD | |
| 17 | ВинтВ.М6х30 | Винт В.М 6х30 | |
| 18 | Шайба665Г | Шайба 6 65Г | |
| 19 | ШайбаС6 | Шайба | |
| 20 | Реле755.3777-10 | Реле 755.3777-10 | |
| 21 | ВинтВ.М3х14 | Винт | |
| 22 | Шайба365Г | Шайба | |
| 23 | ГайкаМ3 | Гайка | |
| 24 | 761.19.01.03.000 | Жгут | |
| 25 | ВинтВ.М6х50 | Винт В.М 6х50 | |
| 26 | Шайба665Г | Шайба 6 65Г | |
| 27 | ШайбаС6 | Шайба | |
| 28 | ГайкаМ6 | Гайка |
